結論：耐薬品性選定は「ポリマーごとの特性を知り、用途で絞る」
耐薬品性は、コーティングや形状変更といった設計側の工夫で根本的に補うことが難しい、「材料骨格に依存する特性」の代表例です。結晶性か非晶性かというポリマーの骨格構造が耐薬品性の上限を決め、用途ごとの薬品環境（薬液の種類・温度・接触時間・応力の有無）を把握することが、材料候補を絞り込む起点になります。
この記事は、材料寄り／設計寄り／両軸の3つの考え方で紹介している「材料寄り・設計寄り・両軸」という3つの考え方のうち、「材料寄り」アプローチの具体例として耐薬品性を掘り下げるものです。自動車パワートレイン系・LLC冷却系・吸排気系近傍・内装系、そして食品接触という5つの用途分類から薬品環境を整理し、代表材料カテゴリーの相対位置と、データシートを実務で使うときの確認軸を示します。
記事を読み終えたときに手元に残る判断軸は「薬液の種類・温度・応力の有無・接触時間・寸法精度要求」の5点です。この5軸を整理できていれば、材料選定の相談や設計レビューに臨む準備として十分な出発点になります。
耐薬品性が「材料寄り」の代表例である理由
耐薬品性を改善する方法には大きく3つの方向性があります。接触する薬品に耐性を持つポリマーを選ぶこと、コンパウンド段階でフィラーや安定剤を加えること、そして設計段階で形状・コーティング・表面処理を施すことです。
耐薬品性の場合、設計側の工夫で改善できる余地は限られます。コーティングは薄膜の剥離・ピンホール・傷によって局所的に下地が露出するリスクを抱えます。形状変更は薬液の接触面積を減らせても、接触そのものをゼロにはできません。薬液が接触した瞬間の「侵入しやすさ」は、ポリマー骨格の構造が決めています。
ポリマー骨格が耐薬品性に影響する要因は、結晶化度・架橋密度・極性基の有無という3つの構造支配要素に整理できます（詳細は構造支配3要素・ISO 175 vs ISO 22088の詳細を参照してください）。このうち結晶化度は、同じ材料カテゴリーの中でもグレードや成形条件によって変動するため、「結晶性だから安全」という単純化は避ける必要があります。ただしポリマー骨格の選択がスタート地点として最も大きな影響を持つことは変わりません。
なぜポリマー骨格依存なのか、合成判断軸との関係をより詳しく知りたい場合は骨格依存と合成判断軸も参考になります。

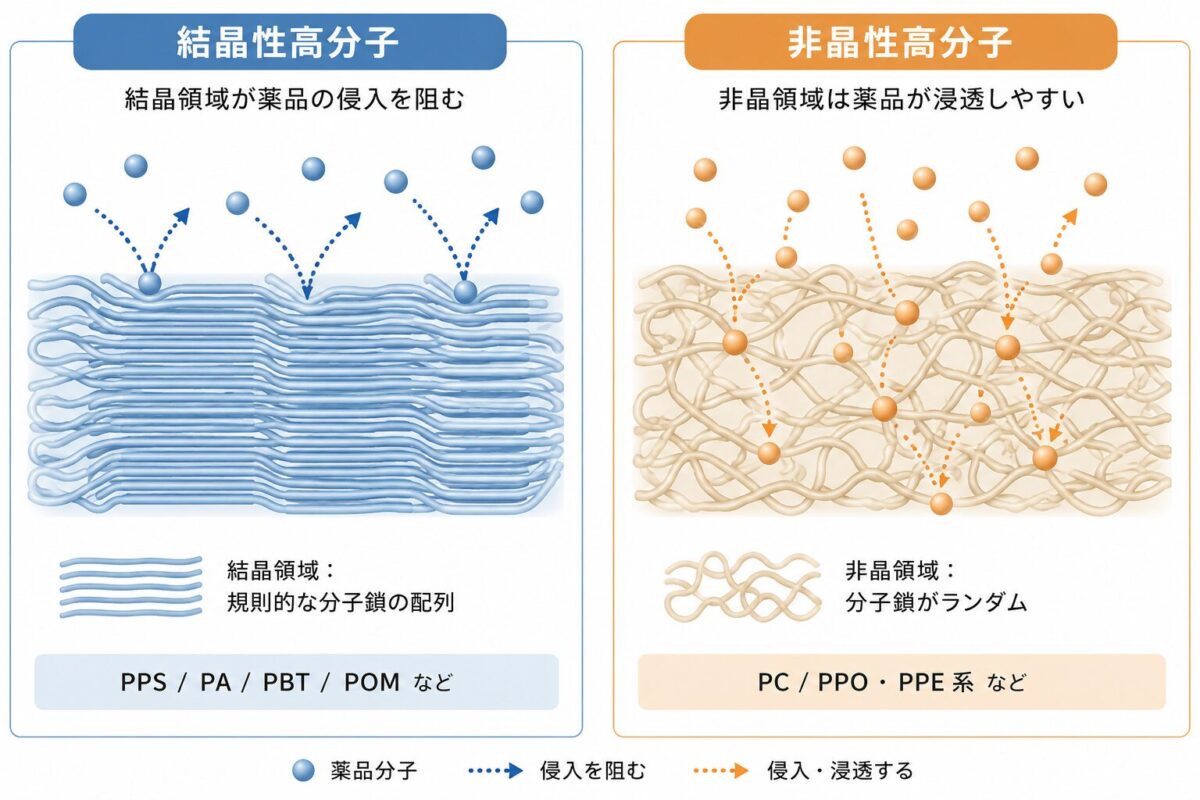

結晶性と非晶性—薬品分子の侵入バリアの違い
結晶性高分子（PPS・PA66・PBT・POM・PPAなど）は、分子鎖が規則的に配列した結晶領域と不規則な非晶領域の両方を持っています。この結晶領域が、薬品分子の侵入を物理的に阻むバリアとして機能します。結晶領域の分子鎖同士の充填密度が高いため、薬品分子が入り込める空間（フリーボリューム）が非晶領域に比べて小さくなります。
非晶性高分子（PC・PPO/PPE系など）では、分子鎖がランダムに配置されており、結晶領域を実質的に持ちません。フリーボリュームが相対的に大きいため、薬品分子が全体に浸透しやすく、環境応力割れ（ESC：Environmental Stress Cracking）の感受性も高くなる傾向があります。
ただしここで注意しておきたいのは、「非晶性だから必ず耐薬品性が低い」とも言い切れない点です。非晶性高分子はその構造上の特徴から光学的透明性・寸法精度・デザイン自由度で優れた特性を持ちます。薬品環境にさらされない用途では非晶性高分子が合理的な選択肢になることも多くあります。「骨格を知る」とは、材料カテゴリーの強みと弱みの両面を用途と照合することを意味します。

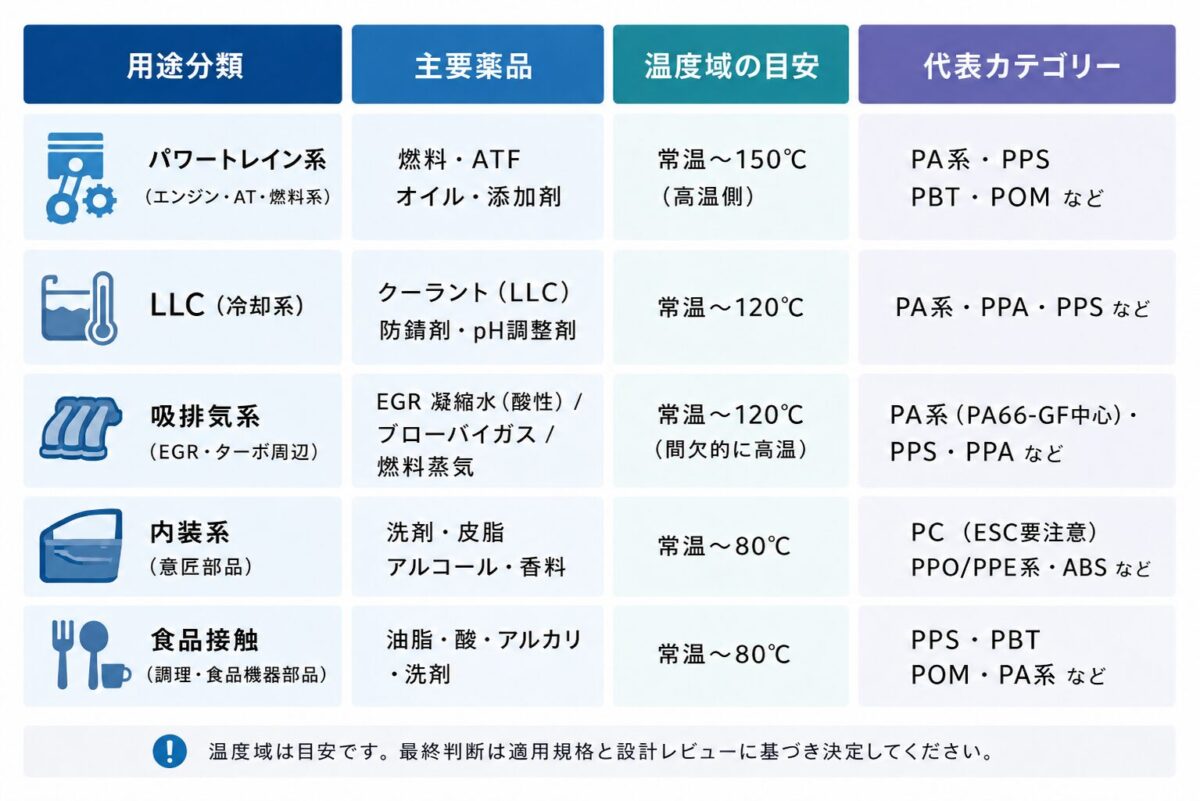

用途別の薬品環境：5分類
用途が変わると、接触する薬品の種類も温度域も大きく変わります。「耐薬品性に強い材料を選べばよい」ではなく、「その用途でどんな薬品に、どの温度で、どのくらいの時間、どの程度の応力を受けながら接触するか」を把握することが先決です。ここでは5分類に沿って整理します。
パワートレイン系：炭化水素系液体
燃料（ガソリン・ディーゼル・E85等）、ATF（オートマチックトランスミッションフルード）、エンジンオイルなどの炭化水素系液体が主な接触環境です。温度域は高く、高温での長期接触を想定する必要があります。
PPSは、燃料や油類などの炭化水素系液体に対して高い安定性を示す代表的な材料カテゴリーとして、東レやCelaneseなどの公開技術資料で位置づけられています。たとえば、PPSの結晶性骨格や芳香族環構造は、燃料や油類などの環境で候補材料として検討される理由の一つです。
ただし「PPS＝炭化水素系液体に対して常に安全」という単純化は避けてください。温度・燃料組成（とくにエタノール混合比）・接触時間の組み合わせで挙動が変わります。また、耐薬品性が高い材料であっても、液体接触による膨潤や寸法変化が無視できるとは限りません。燃料・油類と接触する部品では、質量変化だけでなく、膨潤による寸法変化が公差内に収まるかも確認したい点です。ATFやエンジンオイルへの対応については、メーカー技術資料で確認し、必要に応じてメーカーへ問い合わせることが前提です。
LLC（冷却系）：グリコール系冷却液とxEV動向
LLC（Long Life Coolant：長寿命冷却液）はエチレングリコール系不凍液と水を混合した冷却剤で、エンジン冷却系だけでなくxEVの電池・インバータ冷却にも使われます。
PA66（ガラス繊維強化品）はラジエータエンドタンク等での長期使用実績があります。一方で、PA66を含むポリアミド系樹脂は吸水による寸法変化に注意が必要です。東レのアミラン™技術資料でも、ポリアミドは吸水性を持ち、吸水により寸法変化が起こることが示されています。寸法精度が要求される部位では、乾燥時・調湿時・使用環境でのコンディション差を設計値に織り込む必要があります。
xEV用途では、電池・インバータ保護のために低電気伝導率（低イオン濃度）のLLCが求められるケースがあります。LLC組成はOEM規格・添加剤パッケージによって異なるため、汎用LLC浸漬データをそのまま特定OEM環境に適用できるかは、メーカー技術資料で確認し、必要に応じてメーカーへ問い合わせることが前提です。
吸排気系近傍：EGR凝縮水・ブローバイガス
高温排気ガスが直接触れる経路に樹脂部品を使うことは基本的にできません。ここで対象とするのは、EGR（排気再循環）冷却後の経路で発生する凝縮水、ブローバイガス（オイルミストを含むクランクケースガス）が通る経路です。
EGR凝縮水は酸性を示す場合があり、耐酸性が求められます。PPSやPPAなどの結晶性材料が候補として挙げられますが、実際の適用可否は温度・濃度・接触時間・部品位置によって変わります。メーカー技術資料で確認し、必要に応じてメーカーへ問い合わせることが前提です。
内装系：化粧品・洗浄剤とESCリスク
車載の内装系意匠部品（プッシュボタン・ノブ・ベゼル類）では、利用者が持ち込む化粧品・整髪料・日焼け止め・洗浄剤といった薬品が接触する機会があります。外観品質（透明感・光沢）の観点からPCが使われることが多い領域ですが、PCは非晶性高分子であり、ESCリスクの評価が必要です。
PCは、薬品と機械的応力が同時に作用する条件でESCを起こす場合があります。ISO 22088では、一定変形下で薬品環境に曝露してESCを評価する考え方が整理されています。Covestroの公開技術資料でも、薬品接触下のプラスチック評価では機械的引張応力の影響を考慮する必要があると説明されています。また、洗浄剤によるPC部品のESC事例も、公開ケーススタディとして報告されています。
PPO/PPE系（Noryl®等に代表されるポリフェニレンエーテル系）も非晶性ブレンドであり、溶剤耐性やESC感受性に注意が必要です。成形残留応力・組立応力を含む実部品の応力状態の把握がESC評価の前提であり、実部品内のひずみや残留応力が小さいほどESCリスクは下がります。ただし材料本来のESC感受性の上限を設計対策だけで変えることはできません。耐薬品性や耐ESC性に配慮したPC系グレード、PCアロイを検討する場合も、薬品・応力・温度・時間の組み合わせを踏まえ、グレード固有のデータシートを確認し、必要に応じてメーカーへ問い合わせることが前提です。
食品接触：油脂・酸・アルカリ・洗剤とFDA/EU規制
食品機械部品・コンテナ・バルブ・コンベア部品などでは、油脂・酸（酢酸・乳酸等）・アルカリ（苛性ソーダ等）・洗浄剤（CIP洗浄液：装置を分解せずに内部を洗う定置洗浄液等）が接触します。材料の耐薬品性に加えて、食品接触規制への適合が求められる点が他用途と大きく異なります。
FDA（米国食品医薬品局）の食品接触規制は21 CFR Part 177で規定されており、ポリマーごとに個別条項を設けて溶出物の許容量を規定しています。一方、EU規則 No. 10/2011はポジティブリスト方式（Annex Iの許可物質リスト）を採用し、各物質のSML（特定移行量上限）とOML（総移行量上限）を規定しています。試験条件として定められた食品シミュラントも規制ごとに異なります。
つまり「FDA適合＝EU適合」ではありません。両規制への同時対応を前提とする場合、規制ごとに独立した適合確認が必要です。
代表材料カテゴリーの相対位置
材料カテゴリーを耐薬品性の観点でざっくりと3層に整理すると、次のように位置づけられます。
高耐性グループには、PPS・PEEK・PVDFが入ります。いずれも結晶性骨格を持ち、広範な薬品環境に対して高い安定性を示します。コストと成形難易度が高い点がトレードオフになります。
中庸グループには、PA66・PBT・PPA・POMが入ります。用途に応じた薬品環境との対応を個別に確認する必要がありますが、コストと成形性のバランスから実部品への採用実績が豊富なカテゴリーです。なお、PA66は塩化カルシウムや塩化マグネシウムを含む融雪塩環境で、吸水・乾燥差による内部ひずみや応力の影響を受け、劣化やクラックが問題になる場合があります。融雪剤接触や応力負荷が想定される部品では、PA610系、PA612系、PPA系、耐融雪塩性に配慮した専用グレードなどを候補に入れ、メーカー技術資料で確認し、必要に応じてメーカーへ問い合わせることが前提です。
ESC要注意グループとして位置づけられるのが、PC・PPO/PPE系（ABS・PMMAを含む非晶性全般）です。非晶性樹脂はフリーボリュームが大きく、薬品分子が入り込みやすい傾向があります。耐薬品性そのものではなく、透明性・意匠性・電気特性など別の特性要件で選択されることも多いカテゴリーであり、薬品環境下での採用にはESC評価を組み合わせる必要があります。
特殊グレード（コポリマー・フィラー処方・表面改質品等）によって耐薬品性を改善できる場合がありますが、コンパウンド処方でベース骨格の耐薬品性の限界そのものを変えることはできません。グレード選定は「方向性が合っているポリマー骨格を先に選び、次にグレードを絞る」順番で進めることが基本です。
データシートの正しい読み方
耐薬品性のデータシートを読むとき、最初に確認すべきことは「どの試験条件で取得されたデータか」です。ISO 175:2010（プラスチックを液体薬品に浸漬したときの質量・寸法・機械物性変化を測定する試験規格）は、薬液種・温度・浸漬時間・評価物性を用途に応じて選ぶ試験です。
この記述が意味するのは、試験条件が異なるデータ同士を直接比較することはできず、また浸漬試験の結果が実部品の挙動と一致することが保証されないということです。条件の違いを意識せずにデータを参照すると、実部品での挙動を読み違える可能性があります。
データシートを読むときの確認ポイントを整理すると、次の4点になります。
- 薬液の種類・濃度
- 浸漬温度
- 浸漬時間
- 評価された物性項目（質量変化・寸法変化・引張強度・曲げ強度等のどれか）
「耐〇〇性あり」という表記は、特定の試験条件下での相対的な評価です。実部品の薬品環境とその条件が大きく異なる場合は、データシートの数値をそのまま設計判断の根拠にしないことが原則です。
ESCについては、ISO 22088（ESC：環境応力割れの試験規格）が独立した試験体系を持っています。ISO 175は薬品単独の浸漬挙動を評価するものですが、ISO 22088はひずみと薬品の同時作用を評価します。ESCはひずみと薬品が組み合わさって初めて発現する破壊様式であり、ISO 175のデータだけではESCリスクを評価できません。2つの規格は補完的な別軸の試験です。ISO 22088の試験方法差分の詳細は構造支配3要素・ISO 175 vs ISO 22088の詳細を参照してください。
銅害と耐薬品性の区別
LLC冷却系やパワートレイン系でPA系材料を使う際に、「銅害」と呼ばれる劣化現象が問題になることがあります。銅害は、銅などの金属イオンが高分子材料の酸化劣化を促進する現象として知られています。PA系樹脂を冷却系や金属近傍で使う場合も、薬品による溶解・膨潤とは別に、金属イオンが関与する熱酸化劣化を確認する必要があります。
重要なのは、この現象が薬品による溶解・膨潤（ISO 175が評価する現象）とは劣化の機構が根本的に異なるという点です。薬品分子がポリマー中へ侵入して膨潤・溶解を起こす現象と、金属イオンが酸化劣化を促進する現象は、同じ「劣化」と見えても評価軸が異なります。
つまり銅害は、ISO 175の浸漬試験だけでは評価しきれません。LLC環境下でPA系を使う場合には、耐薬品性評価と並行して、金属イオンの存在、温度、酸素、長期エージング条件を別軸で確認する必要があります。本記事では、PA系材料を冷却系や金属近傍で使う場合の注意点として銅害を扱います。PPS・PBT等では劣化機構や確認すべき条件が異なるため、材料カテゴリーごとに個別確認が必要です。
なお、「銅＝必ず害」という意味ではありません。金属イオンの濃度・形態と温度・酸素環境の組み合わせが、劣化の有無や程度を左右します。設計での判断閾値（銅イオン濃度・温度条件等）は、メーカー技術資料で確認し、必要に応じてメーカーへ問い合わせることが前提です。
用途別の選定早見表
以下のDecision Cardは、用途ごとの薬品環境・主な条件・推奨する材料カテゴリーの方向性・注意すべき落とし穴を整理したものです。あくまで候補を絞り込む際の方向付けとして使用し、個別グレードの選定ではメーカー技術資料で確認し、公開情報だけで判断できない条件はメーカーへ問い合わせることが前提です。
パワートレイン系（燃料・ATF・エンジンオイル接触部品）
- 条件
- 燃料・油類などの炭化水素系液体・高温・長期接触
- 推奨（根拠）
- PPS・PPAを中心に、要求温度やコスト条件によってPEEK系も候補に入れる。PPSは炭化水素系液体への安定性がメーカー技術資料で示されている
- 注意
- 燃料組成（エタノール混合比）・温度・接触時間の組み合わせで挙動が変わる。膨潤による寸法変化が公差内に収まるかも確認する。ATF・エンジンオイルはメーカー技術資料またはメーカー問い合わせで確認
LLC冷却系（ラジエータ・xEV電池冷却回路近傍）
- 条件
- エチレングリコール系冷却液・高温・長期接触・吸水による寸法変化
- 推奨（根拠）
- PA66 GFは実績のある候補。寸法精度・高耐熱・低吸水が要求される場合はPPS、PPAなども検討
- 注意
- PA66の吸水による寸法変化や物性変化を設計値に織り込む。LLC組成はOEM規格依存。銅害（熱酸化劣化）は耐薬品性評価とは別軸で確認が必要。メーカー技術資料またはメーカー問い合わせで確認
吸排気系近傍（EGR凝縮水・ブローバイガス）
- 条件
- 酸性凝縮水・オイルミストを含むブローバイガス・高温
- 推奨（根拠）
- PPSやPPAなどの結晶性材料が候補
- 注意
- 温度・濃度・接触時間・部品位置によって適用可否が変わる。メーカー技術資料またはメーカー問い合わせで確認
内装系意匠部品（プッシュボタン・ノブ・ベゼル類）
- 条件
- 化粧品・日焼け止め・洗浄剤との接触・成形残留応力・組立応力
- 推奨（根拠）
- PC採用時はESC評価を確認軸に入れる。ISO 22088や公開技術資料に基づき、薬品と機械的応力が同時に作用する条件で評価する
- 注意
- 「薬品＋ひずみ」の同時作用がESCの引き金になる。ISO 175だけでなくISO 22088によるESC評価が必要。PPO/PPE系も溶剤耐性・ESC感受性に注意。PC系グレードやPCアロイはメーカー技術資料またはメーカー問い合わせで確認
食品接触部品（食品機械・バルブ・コンベア部品等）
- 条件
- 油脂・酸・アルカリ・CIP洗浄液・食品接触規制への適合
- 推奨（根拠）
- POM・PBT・PA66・PPSなどのうち、食品接触規制に対応した公開グレードから候補を絞る。FDA 21 CFR Part 177・EU規則 No. 10/2011への適合はメーカー技術資料またはメーカー問い合わせで確認
- 注意
- 「FDA適合＝EU適合」ではない。規制ごとに独立した適合確認が必要。食品シミュラント・SML・OMLの条件を規制ごとに確認
このカードは選定の出発点であり、特定のグレード選定を保証するものではありません。薬液の種類・温度・応力の有無・接触時間・寸法精度要求の5軸を整理した上で材料メーカーへの相談に活用してください。
よくある質問（FAQ）
Q1. データシートの「耐〇〇性あり」表記はそのまま実部品の設計根拠にできますか？
そのまま設計根拠にすることは推奨されません。ISO 175は、特定の試験条件（薬液種・温度・浸漬時間・評価物性）のもとで取得された相対評価です。実部品の薬品環境とその条件が大きく異なる場合は、同一試験条件での材料スクリーニングや補完的な実部品試験・フィールドデータと組み合わせた判断が必要になります。確認すべき4点（薬液種・浸漬温度・浸漬時間・評価物性）を本文の「データシートの正しい読み方」セクションにまとめています。
Q2. ISO 175とISO 22088は何が違うのですか？
ISO 175は薬品への浸漬単独で質量・寸法・機械物性の変化を測定する試験です。これに対してISO 22088は、機械的ひずみと薬品への曝露を同時に加えてESC（環境応力割れ）の発生を評価する独立した試験規格体系です。ESCはひずみと薬品が組み合わさって初めて発現するため、ISO 175だけではESCリスクを評価できません。内装系意匠部品のように組立応力や成形残留応力が残る部品でPC・PPO/PPE系を採用する場合は、ISO 175とISO 22088の両方を確認軸に入れる必要があります。試験差分の詳細は構造支配3要素・ISO 175 vs ISO 22088の詳細を参照してください。
Q3. パワートレイン系でPPSを選べば耐薬品性は問題ないと考えてよいですか？
PPSは炭化水素系液体に対して高い安定性を示す材料カテゴリーとして位置づけられていますが、「PPSなら問題ない」という単純化は避けてください。燃料組成（エタノール混合比の違い等）・温度・接触時間の組み合わせで挙動が変わり、膨潤による寸法変化が公差内に収まるかも確認が必要です。ATFやエンジンオイルへの対応については、メーカー技術資料で確認し、必要に応じてメーカーへ問い合わせることが前提です。また強酸化性薬品など、燃料・油類とは性質の異なる薬品に対しては、別評価が必要になる場合があります。PPSを第一候補として候補を絞ることは合理的ですが、最終的な選定は用途固有の条件を材料メーカーと確認してから判断することになります。
Q4. PA66のLLC耐性データは十分ですか？PPAへの切り替えは必須ですか？
PA66（GF強化）はラジエータエンドタンク等でLLC接触環境における長期使用実績を持っており、LLC耐性のデータ自体は一定程度蓄積されています。切り替えが必須かどうかは用途の要求仕様次第です。寸法精度要求が厳しい場合・高温域での使用・xEV用低電気伝導率LLCへの対応が求められる場合には、PPAへの置き換えが検討候補に入ります。LLC組成はOEM規格によって異なるため、使用するLLCの仕様に合わせて、メーカー技術資料で確認し、必要に応じてメーカーへ問い合わせることが基本です。
Q5. 内装部品でPCを使うとき、ESCリスクをどう評価すればよいですか？
評価の起点は「実部品にどのくらいのひずみや残留応力が残っているか」を把握することです。実部品内のひずみや残留応力が小さいほど、ESCリスクは下がります。成形残留応力・スナップフィット等の組立応力・締結応力がどの程度かを設計段階で確認し、ISO 22088に基づくESC試験（接触が想定される化粧品・洗剤等を薬品として設定）を実施することが推奨されます。応力低減設計とあわせて、耐薬品性や耐ESC性に配慮したPC系グレード、PCアロイの採用も検討の余地があります。ただし、ESCは薬品・応力・温度・時間の組み合わせで変わるため、最終判断はグレード固有のデータシートを確認し、必要に応じてメーカーへ問い合わせたうえで、実使用条件で評価することが前提です。
Q6. 食品接触部品でFDAとEU 10/2011の両方に対応するにはどうすればよいですか？
FDAの21 CFR Part 177とEU規則 No. 10/2011は規制設計のアプローチが根本的に異なります。FDAはポリマーごとの個別条項と全抽出量モデルを採用しており、EU 10/2011はポジティブリスト方式（許可物質リスト・SML・OML）と食品シミュラントによる移行試験モデルを採用しています。「FDA適合取得済みのグレード＝EU適合」とはなりません。両規制への同時対応を前提とする場合は、両規制を独立した適合確認プロセスとして扱い、規制適合グレードを明示したメーカー技術資料を規制ごとに確認してください。
Q7. 銅害と耐薬品性劣化はどう区別して評価すればよいですか？
2つの現象は劣化の機構が異なります。耐薬品性劣化（ISO 175が対象とする現象）は薬品分子がポリマーに溶解・膨潤・浸透することで引き起こされます。銅害は、銅などの金属イオンが高分子材料の酸化劣化を促進する現象として知られており、溶解・膨潤系の耐薬品性試験だけでは評価しきれません。LLC冷却系・パワートレイン系でPA系材料を使う場合は、ISO 175による耐薬品性評価と並行して、金属イオン、温度、酸素、長期エージング条件を別軸で確認することが必要です。設計での判断閾値については、メーカー技術資料で確認し、必要に応じてメーカーへ問い合わせることが前提です。
まとめ
耐薬品性はポリマー骨格の構造（結晶性か非晶性か）が上限を決める「材料寄り」特性の代表例です。設計対策で補える余地には限界があり、骨格の選択が選定の起点になります。
用途別の薬品環境は大きく5分類（パワートレイン系・LLC冷却系・吸排気系近傍・内装系・食品接触）に整理でき、分類ごとに接触する薬品の種類・温度域・求められる規制対応が異なります。どの用途のどの薬品環境かを先に把握してから材料カテゴリーを絞ることが手戻りを減らす基本手順です。
材料選定の相談や設計レビューに臨むときに手元に持っておきたい確認軸は5点です。
- 薬液の種類（炭化水素系・グリコール系・酸/アルカリ・油脂・洗剤等）
- 接触温度（常温・高温・熱サイクルの有無）
- 応力の有無（成形残留応力・組立応力・繰り返し荷重）
- 接触時間（断続接触・連続浸漬・実使用年数）
- 寸法精度要求（吸湿・膨潤・熱膨張による寸法変化が公差内に収まるか）
データシートを読む際はISO 175の「試験条件依存性」を念頭に置き、薬液種・温度・浸漬時間・評価物性を必ず確認してください。ESCはひずみと薬品の同時作用を評価するISO 22088が別軸として必要になります。LLC系でPA材料を使う際には銅害（熱酸化促進劣化）が耐薬品性評価とは独立した確認事項であることも忘れないでください。
この記事で整理した「骨格を知り、用途で絞り、5軸で確認する」という手順は、材料寄り／設計寄り／両軸の3つの考え方で紹介している材料寄り・設計寄り・両軸アプローチの中で「材料寄り」の考え方をどう実務に落とすかという問いへの一つの答えです。材料選定候補を絞り込んだら、個別グレードの詳細をメーカー技術資料で確認し、公開情報だけで判断できない条件はメーカーへ問い合わせることを次のステップとして取り組んでみてください。
参考資料
- ISO, ISO 175:2010, Plastics — Methods of test for the determination of the effects of immersion in liquid chemicals. ISO公式
- ISO, ISO 22088-5:2006, Plastics — Determination of resistance to environmental stress cracking (ESC) — Part 5: Constant tensile deformation method. ISO公式 ／ ISO/AWI 22088-5, revision project. 改訂動向
- Covestro, Environmental stress cracking — bend strip test. ESC試験資料 ／ EAG Laboratories, Environmental Stress Cracking of a Polycarbonate Part. PC部品のESC事例
- U.S. Food and Drug Administration / eCFR, 21 CFR Part 177 — Indirect Food Additives: Polymers. eCFR公式
- European Commission, Commission Regulation (EU) No 10/2011 on plastic materials and articles intended to come into contact with food. EUR-Lex公式
- 東レ株式会社, PPS樹脂 トレリナ™ 技術情報, 耐薬品性. 東レ公式 ／ Celanese, Fortron® PPS. Celanese日本語公式
- 東レ株式会社, ポリアミド樹脂 アミラン™ 技術情報, 物理的性質. 東レアミラン技術情報 ／ 一般財団法人 化学物質評価研究機構, CERI NEWS 53, 合成樹脂（ゴム・プラスチック）の劣化とその評価 特に銅害について. CERI NEWS
- JFEテクノリサーチ, CCT試験機を用いたソルベントクラック試験. 塩害・CaCl₂試験資料 ／ デンソー, 環境対応樹脂材料開発, デンソーテクニカルレビュー Vol.14. 融雪塩によるPAクラック機構
