結論：GF強化グレードは「含有率」と「配向制御」を2軸で設計初期から整理する

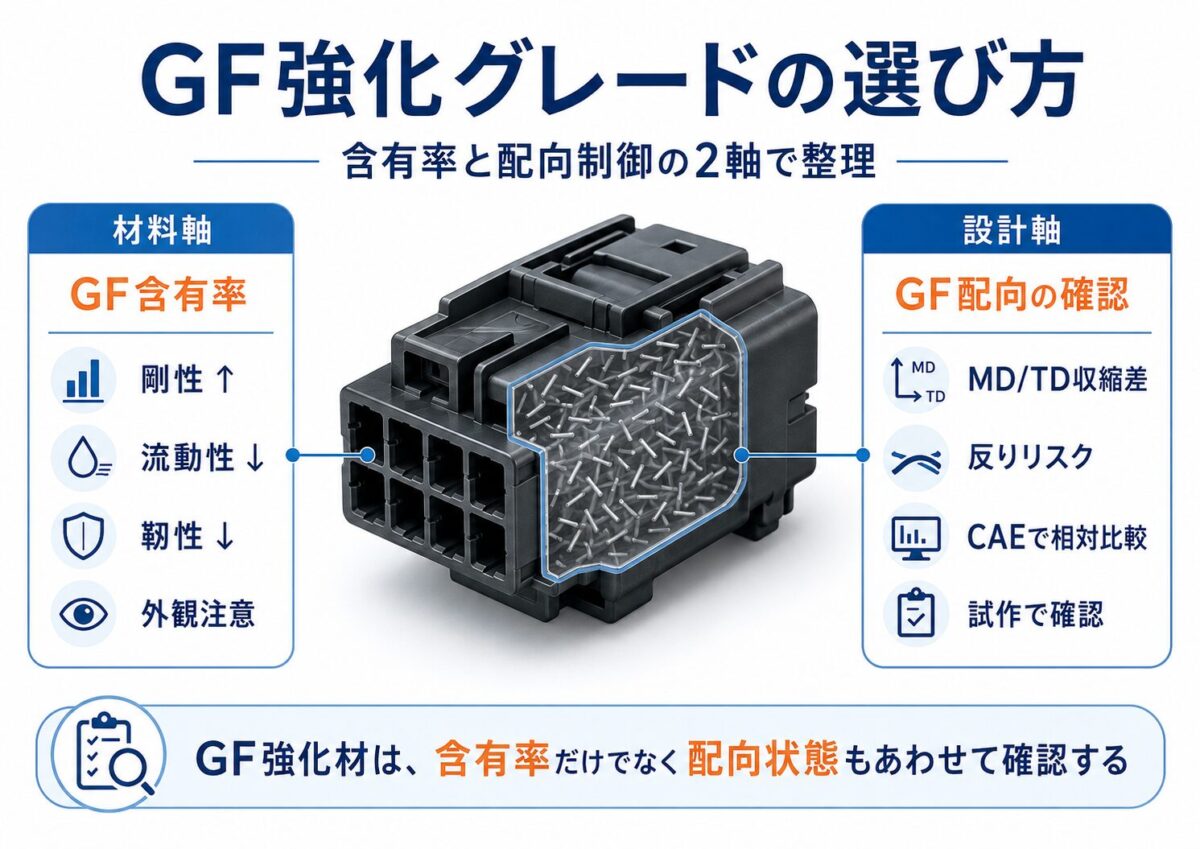

GF（ガラス繊維）強化グレードの選定では、「含有率をどこまで上げるか（材料軸）」と「GF配向をどう制御するか（設計軸）」を別々の問いとして扱うことが、設計後半の手戻りを減らす近道です。
含有率を上げれば剛性（特に曲げ弾性率）は向上しますが、その代償として溶融粘度の上昇、流動性低下、破断伸びや靭性の低下、GF浮きやウエルド部の外観不良が問題になる場合があります。さらに、GF強化材ではGF配向によってMD/TDの収縮差が生じるため、ゲート位置や流動方向もあわせて確認する必要があります。これらは「カタログに出にくい背反」として、設計の前半ではなく後半で突然顕在化しがちです。
設計初期にとれる具体的なアクションは3つです。第一に、候補グレードのデータシートで流動方向（MD）と直交方向（TD）の成形収縮率を確認します。第二に、MD/TD別の記載がない場合は、グレード名・肉厚・成形条件を添えてメーカーへ問い合わせます。第三に、金型作製前に流動解析・反り変形解析を活用し、部品形状やゲート案を相対比較します。最終判断は、必ず試作と設計レビューで行います。
本記事では、材料選定トレードオフ全体を整理した記事 とあわせて、GF強化固有のトレードオフを材料軸・設計軸の2軸で深掘りします。
GF含有率を上げると何が変わるか（材料軸）
GF強化の仕組みから確認しましょう。GF（直径数〜十数μmのガラス繊維）をマトリクス樹脂に混ぜ込んだ材料は、コンパウンド（樹脂と添加剤・フィラーを溶融混練して粒子状に整えた中間材料）として製品化されます。コンパウンドの基礎については コンパウンドとは何かを整理した記事 も参考にしてください。
含有率を上げたときに向上しやすい代表的な指標が曲げ弾性率です。旭化成のPA66グレード「レオナ」の公開物性表によると、GF30%級の曲げ弾性率は約9GPa級であるのに対し、GF50%級では13GPaを超える領域へと上昇します。この差は構造部品の厚みを減らせる可能性を意味し、軽量化・小型化の検討材料になります。
一方、引張強さには注意が必要です。公開されているデータの一例では、PBT+GF30%からさらに高充填化しても引張強さが横ばい〜微減に転じる傾向が確認できます。ただし、全グレード・全物性に当てはまる一般論ではありません。曲げ弾性率は高充填でも向上し続ける場合があり、物性指標ごとに挙動が異なります。含有率帯を上げる際は「何の物性を狙って上げるか」を最初に明確にすることが重要です。
流動性についても触れておきます。GF含有率を増やすと溶融粘度が上昇し、薄肉部や長い流動距離での充填難度が上がります。薄肉充填性の検討では、MFRだけで判断せず、スパイラルフロー試験、射出圧、ゲート設計、金型温度、肉厚分布を含めて確認することを勧めます。
外観面では、高含有率になるほどGF浮き（表面にGFが露出する現象）が目立ちやすくなり、ウエルド部（複数の樹脂流路が合流した合流痕）での外観不良リスクも高まります。ウエルド部は外観不良と機械強度低下を別々に評価することが大切です。外観上はほとんど見えなくても、強度が局所的に低下している場合があります。
樹脂ごとの定番含有率帯と注意点

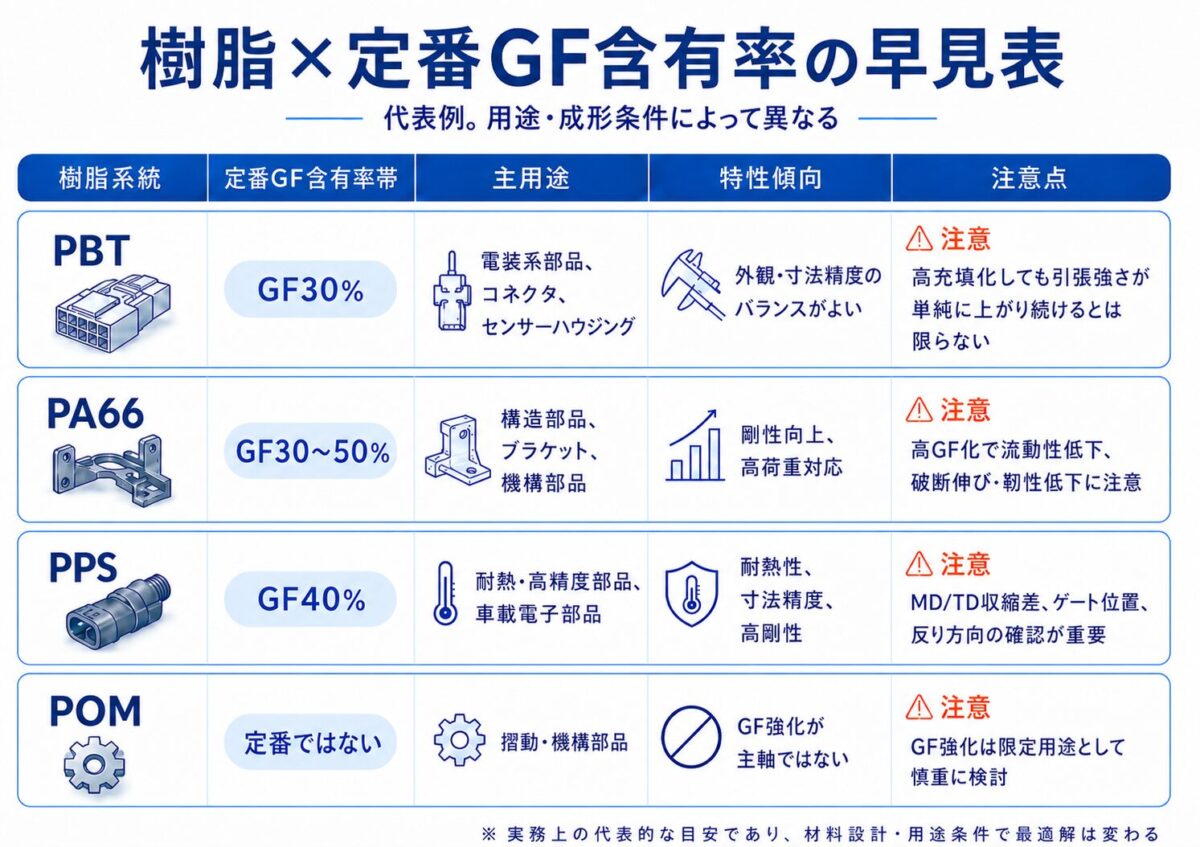

GF含有率に「正解の一点」はなく、樹脂系統と用途要求の組み合わせで実務上よく使われる含有率帯が決まります。以下に代表的な4系統を整理しました。
PBT+GF30%は電装系部品（コネクタ・センサーハウジング）の標準帯として広く使われています。東レ「トレコン」のPBT GF強化グレードでは、GF30%でISO 527引張特性・ISO 178曲げ特性が非強化グレードより大きく向上することが示されており、伸びは3〜5%程度に低下します。外観・寸法精度が求められる用途では、この含有率帯から始めるのが現実的です。
PA66+GF30%は汎用構造部品の比較対象として多くのメーカーがグレード展開しており、強度・剛性のバランスを求める自動車部品などで広く採用されています。さらに高剛性が必要な場面ではPA66+GF50%が選ばれ、曲げ弾性率が大幅に向上する半面、前述のとおり流動性低下と外観への影響が設計上の懸念点になります。
PPS+GF40%は耐熱・寸法精度要求の高い用途向けに展開されており、東レ「トレリナ」技術資料では代表グレードの成形収縮率としてMD（流動方向）約0.20%、TD（直交方向）約0.80%が示されています。この4倍程度の差は、反り設計で特に注意したい数字です。詳しくは次のセクションで解説します。
なお、すべての樹脂でGF強化が定番というわけではありません。POMは摺動・機構部品用途中心にグレード展開されており、GFとの親和性確保が難しく補強効果が出にくい場合があると旭化成の解説でも説明されています。
GF配向が反りを左右する（設計軸）
材料軸を固めたら、次は設計軸です。射出成形では、溶融した樹脂が金型内を流動する際にGFが流動方向（MD）へ整列しやすくなります。この配向が、MD方向とTD方向で収縮率を異ならせる主な要因になります。
PPS+GF40%を例にすると、MD約0.20%/TD約0.80%という値は「流動方向には縮みにくく、直交方向には縮みやすい」ことを意味します。この差が同一成形品の中で不均一に現れると、収縮の引っ張り合いが反り変形を引き起こします。東レ「トレリナ」技術資料では、収縮異方性はゲート位置・ゲートサイズ・金型温度分布によっても変化すると明記されており、材料の数字だけで反りを論じることはできません。

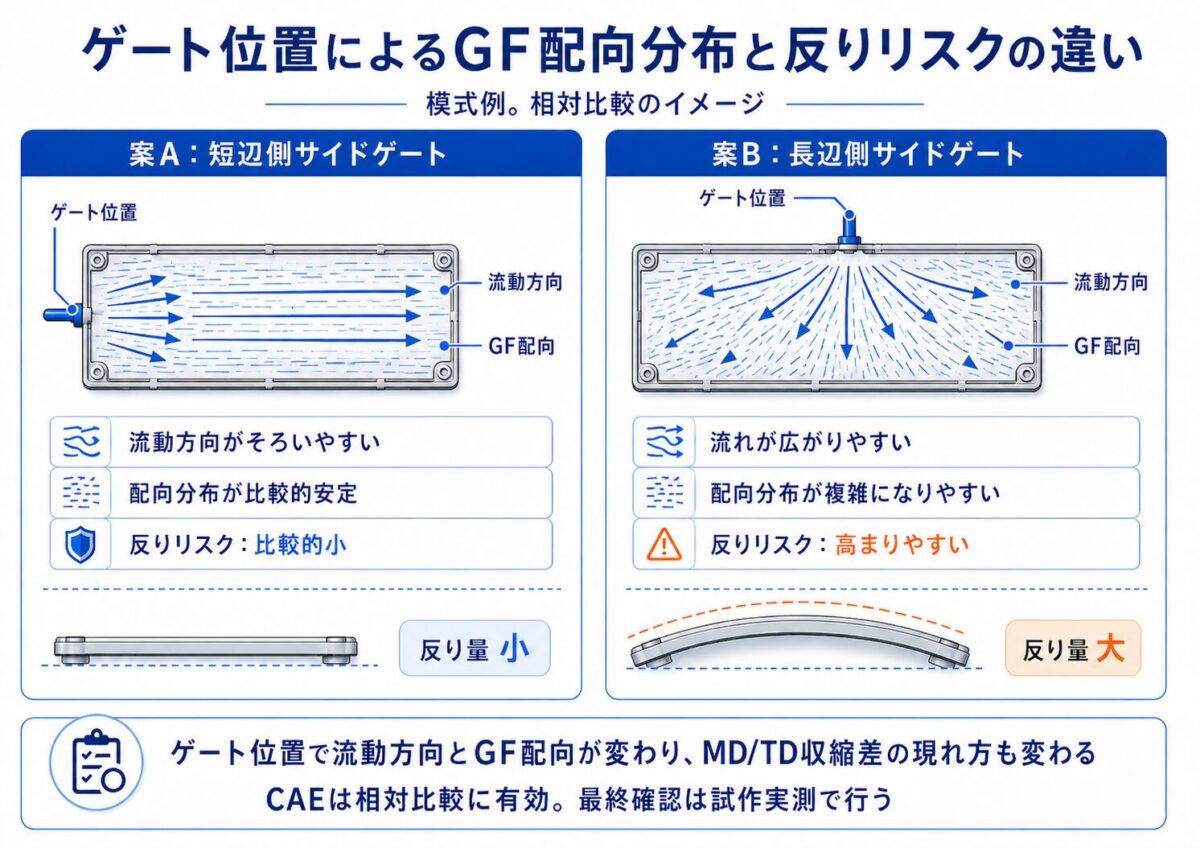

ここで重要になるのがゲート位置の設計です。同一形状の部品でも、ゲートの位置を変えると樹脂流動の方向が変わり、それにともなってGF配向方向も変わります。MD/TD収縮率差が現れる方向が変わるため、結果として反り方向が変わる場合があります。Toray Engineering D Solutions株式会社の「3D TIMON®」標準モジュール紹介ページでも、ゲート位置を変更しながら収縮異方性の原因となる繊維配向を確認し、そり変形を抑制する設計に活用できることが説明されています。
ただし、ゲート位置だけで反りのすべてが決まるわけではありません。実際の反り変形には、肉厚分布、リブ配置、保圧条件、金型温度、冷却条件、離型時の突き出し条件なども関与します。これらの条件が重なることで、成形品内部の応力状態や収縮差の現れ方が変わります。設計段階でできることは、「ゲート案ごとに流動方向とGF配向を比較し、反りリスクが高まりやすい方向を事前に把握しておく」ことです。このアプローチは 材料・設計・両軸の考え方 とも対応しています。
リブや肉厚分布の不均一も配向状態を変化させます。厚肉部と薄肉部では流動抵抗や冷却のされ方が異なるため、同一部品内でも流れ方やGF配向がそろわない場合があります。複雑形状では、流動解析なしで配向を直感的に把握することは難しく、設計初期にCAEを使う理由がここにあります。
データシートの読み方とCAEの使い方
設計段階で最初に参照するのは候補グレードのデータシート（TDS）です。GF強化材の反り設計に必要な情報として、流動方向（MD）と直交方向（TD）の成形収縮率の両方が記載されているかを確認します。旭化成「レオナ」物性表のように、ISO 527引張特性・ISO 178曲げ特性とともにMD/TD別の成形収縮率が同一シート内に整理されているものは、反り方向の初期検討に使いやすいデータです。
成形収縮率は肉厚・成形条件・金型構造によって変化するため、TDSの値は代表値であって保証値ではありません。MD/TD別収縮率が記載されていない場合や、Moldflow等のCAE向けの材料データが必要な場合は、グレード・測定条件とあわせてメーカーへ問い合わせることを推奨します。
流動解析・反り解析（CAE）の使い方については、旭化成株式会社のCAE解析解説「第9回 繊維強化樹脂における配向」でも説明されているとおり、CAEは設計初期の判断補助として有効です。具体的には、複数のゲート案を同一条件で比較する相対比較、GF配向方向の可視化、ウエルド発生位置の予測、肉厚変更案の検討といった用途に適しています。
一方、CAEで算出された反り量をそのまま実機の保証値として扱うことは適切ではありません。解析精度は入力する材料データ・成形条件・金型条件の精度に大きく依存します。設計初期での活用は「どのゲート案が反りリスクを下げるか」を方向付けする段階にとどめ、最終的な反り量は試作実測で確認する運用が現実的です。
用途別の選定早見表
以下のDecision Cardは、樹脂系統・GF含有率の選び方と設計上の注意点を用途別に整理したものです。あくまで方向付けのための早見表であり、最終的なグレード確定には各メーカーのデータシート確認と試作評価が必要です。
電装系部品（コネクタ・センサーハウジング）
- 条件
- 外観・寸法精度重視、収縮率小さめ、薄肉部あり
- 推奨（根拠）
- PBT+GF30%。電装系の定番帯で外観確保しやすく、収縮率が比較的小さい。高充填化は靭性と流動性低下に見合うか要検討
- 注意
- GF浮き・ウエルド部の外観不良に注意。含有率をさらに上げても引張強さが横ばい〜微減する例がある（公開データ上の一例）
汎用構造部品（自動車ブラケット・機構部品）
- 条件
- 強度・剛性バランス、自動車規格対応、コスト意識
- 推奨（根拠）
- PA66+GF30%。強度・剛性のバランスが良好で自動車用途の比較対象グレード帯として広く展開されている。曲げ弾性率は約9GPa級
- 注意
- 吸水による寸法変化（乾燥状態と吸水状態の物性差に注意）。ウエルド部の機械強度低下を外観不良と分けて評価する
高剛性・高荷重部品（メーター部品・エンジン周辺構造体）
- 条件
- 曲げ弾性率重視（13GPa以上）、高温環境、長流動距離あり
- 推奨（根拠）
- PA66+GF50%。曲げ弾性率がGF30%比で大幅向上（13GPa超の領域へ）。旭化成レオナ物性表で実測値確認可能
- 注意
- 溶融粘度上昇による流動性低下。薄肉部・長流動距離での充填難度が上がる。外観要求が高い場合はGF浮き・ウエルド外観を試作で必ず確認
耐熱・高精度部品（車載電子部品・精密筐体）
- 条件
- 耐熱性・寸法精度・高荷重の同時要求、GF配向異方性を許容できる設計
- 推奨（根拠）
- PPS+GF40%。耐熱・寸法精度の定番帯。東レトレリナ代表グレードでMD約0.20%/TD約0.80%の収縮異方性が公開されており、設計段階での収縮方向の把握が前提
- 注意
- MD/TD収縮率差が大きく、ゲート位置によって反り方向や反りリスクが変わる場合がある。ゲート案は流動解析で相対比較し、最終判断は試作実測で行う
摺動・機構部品（ギア・カム・スライド部品）
- 条件
- 摺動性・低摩擦・機構精度重視、GF添加の必要性が不明確
- 推奨（根拠）
- POM非強化・摺動グレードを第一候補とする。POMはGF強化よりも摺動・耐衝撃・耐候グレード展開が主体で、GF強化は剛性が必要な限定用途向け
- 注意
- POMはPAと比べGFとの親和性確保が難しく補強効果が出にくい面がある（旭化成解説）。GF強化を選ぶ場合はメーカーへ用途適合性を確認する
このカードに挙げたPBT/PA66/PPS/POMの各系統は代表例です。実際の設計では、同一樹脂でも要求仕様によって最適な含有率帯が変わることがあります。含有率の変更にともなう物性変化は必ずグレード個別のTDSで確認してください。
よくある質問（FAQ）
Q1. GF含有率を上げるほど引張強さも比例して高くなりますか？
比例しない場合があります。曲げ弾性率はGF含有率の増加に応じて向上し続けることが多いですが、引張強さは一定の含有率帯を超えると横ばい〜微減に転じる例が公開データで確認できます。たとえばPBT+GF30%からさらに高充填化したデータでは、引張強さがほぼ変わらないかわずかに下がる例があります。ただしこれは全グレード・全物性の一般論ではなく、物性指標ごとに挙動が異なります。「何の物性を目標にしてGF含有率を上げるか」を先に決めてからグレードを比較することが重要です。
Q2. データシートにMD/TD収縮率が記載されていない場合はどうすればよいですか？
メーカーへ直接問い合わせることが最も確実です。その際、グレード名・肉厚・試験片形状・成形条件（金型温度・射出速度・保圧条件など）を伝えると、測定条件が明確なデータを得やすくなります。また、流動解析（CAE）向けのMoldflow材料データが整備されているかも確認する価値があります。TDSに単一の収縮率しか記載されていない場合、その値がMD/TDどちらを基準にしているかも確認すべき点です。旭化成「レオナ」物性表のように、MD/TD別に整理されている公開TDSもありますので、複数メーカーのデータを参照することで見通しが立てやすくなります。
Q3. 流動解析（CAE）を使えば反りは正確に予測できますか？
部品形状、ゲート配置、ゲート数の相対比較や、GF配向方向の把握には有効ですが、絶対値の保証ツールとしては扱えません。解析精度は材料データの質、および成形条件・金型条件の入力精度に依存します。「案Aより案Bのほうが反りリスクが低い」という方向性を確認する目的には適していますが、「このゲート位置なら反り量は○mm以内」という断言的な判断には、試作実測での検証が必要です。設計初期のCAEはあくまで仮説の絞り込みに使い、最終確認は必ず試作と設計レビューで行ってください。
Q4. POMではGF強化が主流になりにくいのはなぜですか？
適しない、というより「GF強化が主な解決策にならない場合が多い」という整理が適切です。POMは摺動・機構部品用途を中心にグレード展開されており、GFとの親和性確保が難しく補強効果が出にくいと説明されています（旭化成解説より）。GFを添加した剛性向上よりも、用途に合った摺動・耐衝撃グレードを選ぶほうが多くの場合に有効です。
Q5. GF以外のフィラーも反り対策の候補になりますか？
候補になる場合があります。GFは剛性・強度を高めやすい一方で、流動方向への配向によってMD/TD収縮差が生じやすい材料です。反りや寸法安定性を優先する場合は、タルクやガラスビーズなど、より異方性を抑えやすいフィラーが候補になることもあります。ただし、本記事ではGF強化材を主対象にしているため、最終的な使い分けはグレード別のデータシートと試作で確認してください。
まとめ
GF強化グレードの選定を整理すると、材料軸と設計軸の2つに分けて考えることが出発点になります。
材料軸では、GF含有率を上げると曲げ弾性率が向上しやすい一方、破断伸びや靭性の低下、溶融粘度上昇による流動性低下、GF浮きやウエルド部の外観不良といった背反が生じる場合があります。樹脂ごとに実務でよく使われる含有率帯（PBT+GF30%、PA66+GF30〜50%、PPS+GF40%）があり、POMのようにGF強化が定番でない系統も存在します。
設計軸では、GF配向によってMD/TD収縮率差が生じ、さらにゲート位置によって配向方向が変わるため、反り方向や寸法精度が変化します。PPS+GF40%を例にとると、MD約0.20%/TD約0.80%（東レ「トレリナ」代表グレード値）という収縮率差は、ゲート設計が反り方向や反りリスクを考えるうえで無視できない要因になります。
この記事で繰り返し強調してきた確認ステップをまとめると、次のようになります。
- 候補グレードのデータシートでMD/TD収縮率の記載有無を確認する
- MD/TD別記がない場合は、グレード・成形条件を添えてメーカーへ問い合わせる
- 流動解析・反り解析でゲート案の相対比較とGF配向方向を可視化する
- CAEの結果は絶対値保証ではなく方向付けとして扱い、最終確認は試作実測で行う
これらのステップを設計の初期段階から習慣として組み込むことで、後工程での反り対策や成形条件の大幅見直しを減らせる可能性が高まります。
GF強化で見えた「カタログに出にくい背反」は、性能向上を狙う他の場面にも共通する構造です。難燃性付与・ヒートショック対策・クリープ対策など、それぞれの場面で「得るもの」と「失うもの」のペアが現れます。関連テーマとして、難燃グレード選定のトレードオフを整理した記事 も、同じ視点で参照できます。
