エンプラのカタログ値の読み方｜物性表で分かること・分からないこと

結論：この記事で分かること

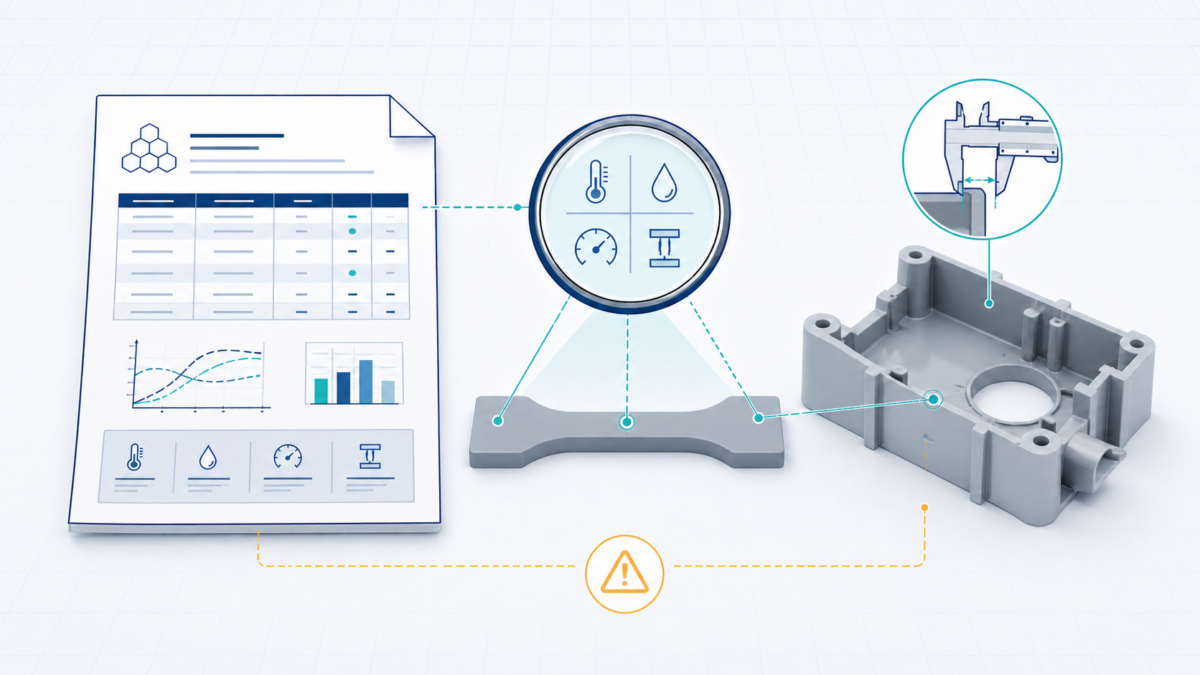

エンプラのカタログに記載されている物性値は、多くの場合、規格またはメーカー所定の試験片・試験方法・試験条件で得られた値です。同じグレードでも、測定方法や条件が異なれば値が変わることがあり、実部品と同じ形状で測定した値とは限りません。この前提を踏まえずに、物性値をそのまま実部品の性能として扱ってしまうと、設計時の想定と評価結果が合わなくなります。

物性表は、次の三つの視点で確認します。

一つ目は、どの目的で確認するかです。製品・部品設計、成形加工、品質管理では、同じ値でも読み取る意味が変わります。二つ目は、その値がどの試験条件で測定されたかです。規格やメーカーが定める試験条件が異なれば、数値を並べただけでは比較になりません。三つ目は、カタログで分かることと分からないことの線引きです。分からないことには、カタログに記載がない場合と、記載はあるものの試験片で測定した値であるため実部品での挙動までは分からない場合があります。

この記事を読み終えると、その値がどの条件で測定されたものかを確認し、何の目安として使えるのかを判断できるようになります。材料を選ぶ判断そのものではなく、その前段にあたる物性表の読み方を扱います。

基礎整理：物性表を確認する前に押さえておく用語

物性表は、材料メーカーが公開する物性データの一覧です。データシートやTDSと呼ばれる資料に含まれます。この記事では、物性表またはカタログ値と呼びます。

物性表に記載されている数値は、多くの場合、規定条件で得られた代表値であり、個々の製品やロットに対する保証値ではありません。保証値や受入規格が必要な場合は、公開カタログだけで判断せず、材料メーカーと取り決めた仕様書や検査条件を確認します。カタログの代表値をそのまま保証値として扱うことはできません。

もう一つ押さえておきたいのが、材料カテゴリーとグレードの違いです。PA、PBT、PPSなどは材料カテゴリーです。グレードは、そのカテゴリー内でベース樹脂の仕様、粘度、充填材、添加剤などが異なる個別製品です。

材料の「なぜ」：カタログの値が一点しかない理由

物性表の数値は、多くの場合、規格またはメーカー所定の試験片・試験方法・試験条件で得られています。カタログに記載されるのは、その条件で得られた値です。

一方、実部品は形状も肉厚も一様ではありません。樹脂が金型内を流れる方向、複数方向から流れた樹脂が合流するウエルド部の位置、肉厚の差、成形時に受けた温度履歴は、部品ごとに違います。ガラス繊維強化材では、強化材の配向によって特性差が生じる場合もあります。

つまり、物性表の値と実部品の挙動が一致しないのは、測定した試験片と実部品とで、形状も樹脂の流れ方も違うためです。どの条件で測定された値なのかを確認し、実部品との差をどこで埋めるかを決める必要があります。

判断フレーム：読み方を決める三つの目的と二つの線引き

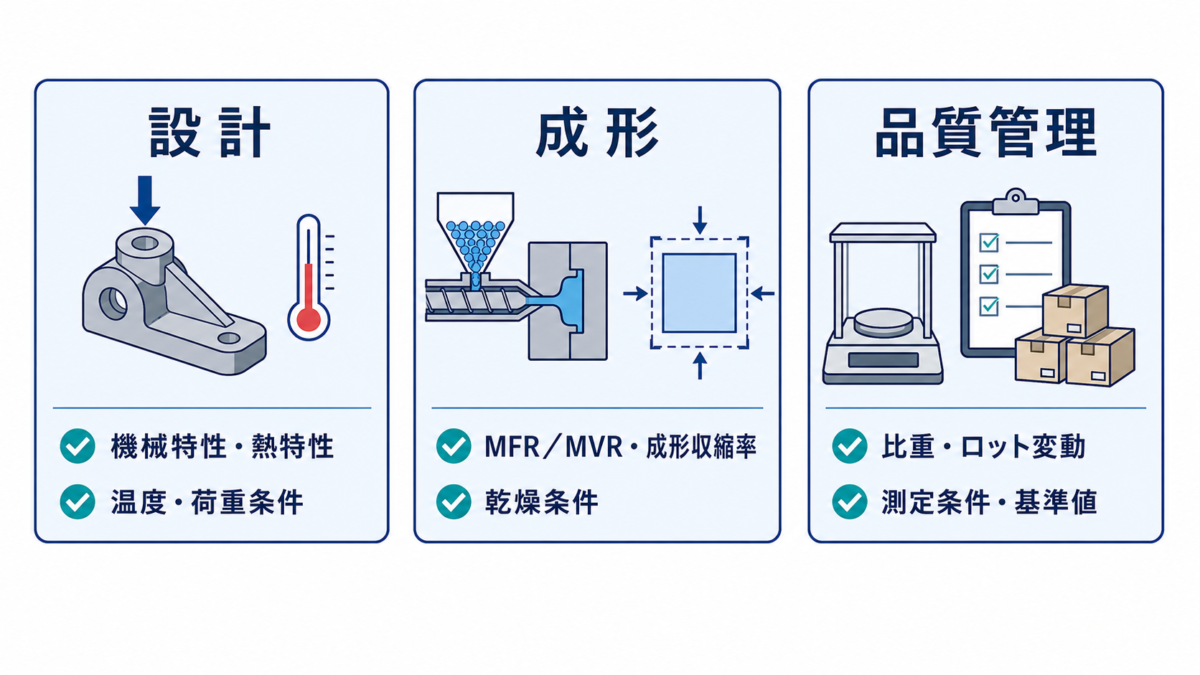

物性表を確認する場面は、大きく三つに分かれます。

製品・部品設計では、形状、肉厚、寸法公差、使用温度域を決める場面で物性値を確認します。確認するのは主に機械特性と熱特性の値です。値そのものより、その値がどの温度・どの荷重条件で成り立つのかが判断に影響します。

成形加工では、流動性、収縮、乾燥条件、成形条件の見当をつける場面で確認します。メルトフロー系の値や成形収縮率が中心になります。

品質管理では、受入判定、ロット間のばらつき確認、工程管理の基準を考える場面で確認します。比重など、目的と基準値が定まった管理指標を確認します。成形前の乾燥管理では、ペレット中の水分率／水分量を確認します。

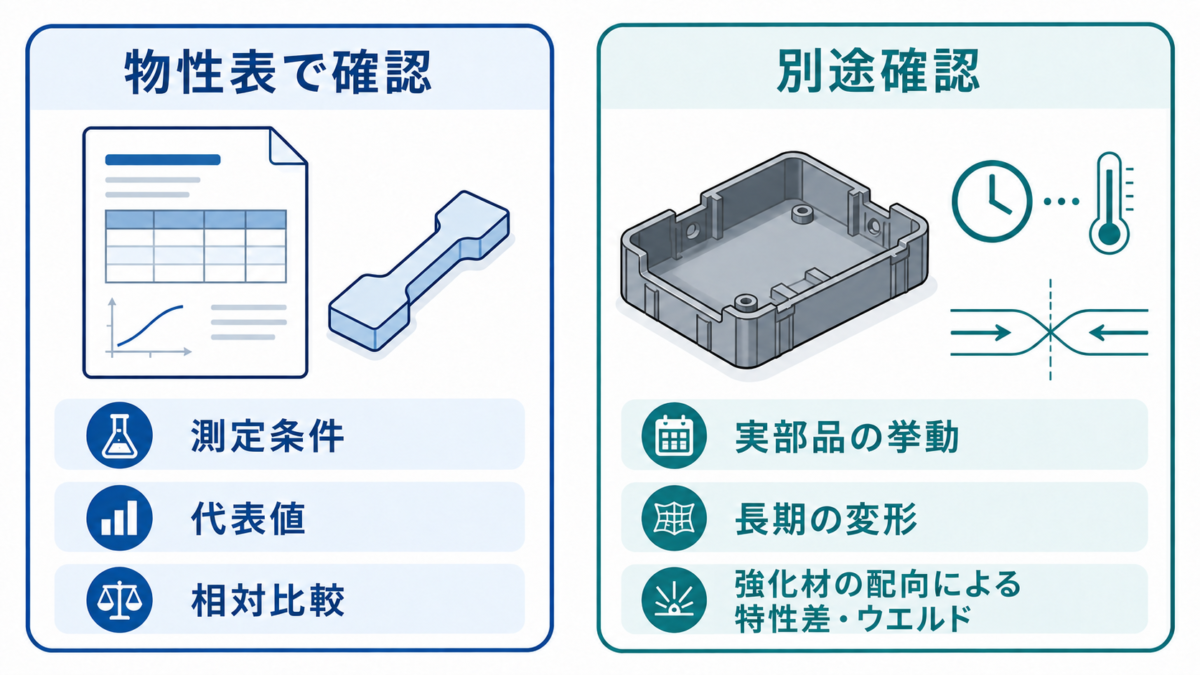

分からないことは、二つに分かれます。

一つは、そもそもカタログに記載がない情報です。線膨張係数の広い温度域での挙動、長期の使用環境における変化、特殊な条件下での値などが代表例です。これらは、材料メーカーへの問い合わせや実測で確認します。

もう一つは、記載はあるものの、試験片で測定した値であるため、実部品での挙動までは分からない場合です。強化材の配向による特性差、ウエルド部の強度低下、肉厚差による違いなどが該当します。値そのものは分かっていても、実部品にそのまま当てはめられません。

各グループの値の解釈は、物性ごとの解説記事で個別に扱います。

用途別・条件別の整理：物性グループごとの値の読み方

機械特性（引張・曲げ・衝撃）

引張特性と曲げ特性は、強度、弾性率、伸びといった項目で並びます。強度は、壊れるまでの限界の目安です。弾性率は、力をかけたときの変形のしにくさを示す値です。部品全体としての変形挙動に関わる値であり、表面の傷つきにくさを示す表面硬度とは別の値です。伸びは、破断までにどれだけ変形できるかの目安です。設計では、部品にかかる荷重と許容変形量に照らし合わせて確認します。

衝撃強さは、試験方法とノッチの有無・形状を確認して比較します。ノッチの形状や深さは準拠する試験規格で決まるため、数値だけを並べる前に、どの規格のどの試験で測定された値かを確認します。

分かることは、材料カテゴリーやグレード間の相対的な傾向です。分からないことは、実部品の特定部位の強度です。物性表に並ぶ引張や曲げの値は、樹脂の流れ方向で測定されたものが一般的です。ガラス繊維強化材では、強化材が配向した方向の値であるため、流動方向に対して直角方向の値は物性表からは分かりません。同様に、ウエルド部の強度低下も物性表からは読み取れません。試験片の値をそのまま部品の許容応力として使わず、安全率を見込んだうえで評価試験で確認します。強化材の配向による特性差が生じる仕組み自体は、特性向上にともなう副作用を扱う関連記事で扱います。

熱特性（荷重たわみ温度・連続使用温度・線膨張係数）

荷重たわみ温度（HDT）は、規定の曲げ応力を加えた試験片を昇温し、規定のたわみに達した温度です。荷重条件が複数あり、条件が違えば同じ材料でも値が変わります。荷重条件を確認せずに数値だけを並べても、材料の比較にはなりません。

HDTは、荷重をかけた状態で短時間に測定した温度の目安であり、その温度で長時間使えることを示す値ではありません。長時間の使用については、連続使用温度のような別の指標や、長期の変形挙動を扱うデータを併せて確認します。長期荷重下での変形については、特性向上と副作用を扱う関連記事に整理があります。

線膨張係数（CTE）は、温度変化に対する寸法変化の程度を見る値です。金属部品と組み合わせる部位や、寸法公差の厳しい部位では、線膨張係数が判断に直接影響します。ただし値は温度域や流動方向で変化します。カタログに一つの値しかない場合も、全温度域・全方向で一定とは扱いません。使用温度域が広い場合は、温度別・方向別データを材料メーカーに確認します。これは、カタログに記載がない情報の代表例です。

電気特性

物性表の電気特性の欄には、体積抵抗率、絶縁破壊強さ、比誘電率、誘電正接、CTI（比較トラッキング指数）などが並ぶ場合があります。

電気特性でも、決められた条件で測定した値である点は他の物性と同じです。ただし電気特性では、値の大小をそのまま部品の機能適合として読めない場面があります。たとえばCTIは材料どうしを比較するための値であり、部品としての判断は、印加電圧、沿面距離、汚損環境と合わせて行います。

個々の値がどの条件で測定され、どこまで一般化できるかは、電気特性を扱う解説記事で整理します。難燃性やトラッキングに対する耐性を満たせるかどうかという選定の判断は、材料寄りの特性と設計寄りの特性を分けて扱う関連記事で扱います。

吸水率と比重

吸水率は、規定条件で材料が水分を取り込む傾向を見る項目です。成形前の乾燥管理では、ペレット中の水分率／水分量を確認します。吸水率と、成形前に測定するペレット水分率は、異なる測定で得られる値です。

比重は比較的確認しやすく、配合と基準値が分かっている工程では、受入・ロット管理や充填材量の変動を見る補助的な目安として使えます。ただし、比重だけから充填材含有率を正確に決定することはできません。

吸水にともなって寸法や特性が変化する場合があり、その程度は樹脂の種類、グレード、使用環境で変わります。ポリアミド系樹脂のように、吸水の影響を受けやすい材料もあります。そのため、乾燥状態と調湿状態のどちらで測定した値なのかを、材料メーカーに確認します。

成形に効く物性（メルトフロー・成形収縮率）

メルトボリュームレート（MVR）とメルトマスフローレート（MFR）は、規定温度・荷重での溶融樹脂の流れやすさを見る指標です。条件をそろえた材料比較やロット変動の確認には使えますが、実際の金型内流動をそのまま再現する値ではありません。

成形収縮率は、金型寸法と成形品寸法の差を見る値です。実際の収縮量は、樹脂温度、金型温度、射出・保圧条件、肉厚、方向などで変わり、ガラス繊維強化材では流動方向と直角方向の差も確認します。カタログの値だけで金型寸法を確定せず、材料メーカーの推奨条件を確認したうえで実金型で評価します。

試験条件と規格

同じ物性でも、ISOとASTMでは試験片の形状や寸法、試験速度、結果の算出方法など、試験条件や評価方法が異なる場合があります。規格が異なる数値は単純比較や一律換算をせず、同じ規格・試験条件にそろえて比較します。複数社のカタログを比較する場合は、まずどの規格のどの条件で測定された値なのかを確認し、条件をそろえます。

実務上は、対応する規格の条文まで確認しないと条件差が分からない場合もあります。規格は改訂されることがあるため、異なる年代のデータを比較するときは、規格番号だけでなく適用版と試験条件も確認します。規格ごとの条件差と、試験片と実部品の考え方は、試験条件と規格を横断的に扱う解説記事で整理します。

よくある質問（FAQ）

まとめ

物性表を確認するときに必要なのは、数値を覚えることではなく、その数値がどの条件で成り立つ値なのかを確かめる習慣です。カタログ値には必ず測定条件がともない、条件が変われば値も変わります。

実務では、製品・部品設計、成形加工、品質管理のどの判断に使うのかによって、確認すべき項目と条件が変わります。そのうえで、カタログに記載がない情報と、記載はあるものの試験片で測定した値である情報を切り分けます。前者は材料メーカーへの問い合わせや実測で確認し、後者は評価計画と設計レビューで確認します。

材料メーカーへの確認では、使用温度域、荷重条件、接触環境、必要な精度を具体的に伝えると、必要なデータが得られやすくなります。設計レビューでは、試験片の値を実部品の許容値として扱っていないか、強化材の配向やウエルド部の影響を評価計画に入れているかを確認します。

物性ごとの具体的な値の読み方は、機械特性、熱特性、電気特性、吸水率と比重、成形に効く物性、試験条件と規格の解説記事に分けて整理します。要求特性から材料を絞り込む判断や、特性向上にともなう副作用については、関連する解説記事を併せて確認してください。
