EV高圧コネクタの樹脂選定｜インレット・充電ガン・機器間コネクタで変わる要求

結論：部位によって、優先する要求が入れ替わる

EVの高圧コネクタで材料を絞るとき、「高圧コネクタ向けの樹脂」という一括りで探すと候補が絞れません。同じ高圧コネクタでも、屋外に露出する充電インレット、人が手で扱う充電ガン、車両内で機器どうしをつなぐコネクタでは、置かれる環境と機械的な条件が違い、優先する要求が入れ替わるためです。

出発点になるのは、担当する部位の使用環境と電気仕様です。そこから要求の優先順位を決め、材料で満たすものと設計で補うものを切り分けていきます。高圧コネクタの樹脂選定では、次の3つが判断軸になります。

• 電圧が高くなるほど電気絶縁性と耐トラッキング性への要求が、電流が大きくなるほど耐熱性への要求が厳しくなります
• 充電インレット、充電ガン、機器間コネクタでは、要求の重なり方が違い、候補の絞られ方も変わります
• 耐トラッキング性のように、材料で満たす方法と設計で補う方法の両方がある要求では、材料側への依存度を先に見極めると、候補の絞り込み方が変わります

本記事で扱う範囲は、端子を保持して絶縁を担う樹脂部材における要求の整理と、材料メーカーへの確認事項までです。耐熱性、耐トラッキング性、電気絶縁性といった要求は、この絶縁部材にかかるものです。個別のグレード選定や保証値の判断は扱いません。部品ごとの全体像は、xEV部品の樹脂材料選定を整理した記事から確認できます。

基礎整理：3つの部位と用語をそろえる

この記事で扱う高圧コネクタは、次の3つに分けられます。

充電インレットは、車両側に取り付けられる受け口です。屋外に露出し、車両の寿命にわたって使われます。充電ガンは、充電設備側のケーブル先端にあるコネクタで、人が手で持って抜き差しします。機器間の高電圧コネクタは、バッテリーパック、PCU（パワーコントロールユニット）、駆動モーターといった機器どうしをつなぐ部位で、車両に組み込まれた状態で使われます。対象になるのは、これらのコネクタの内部で端子を保持し、絶縁を担う樹脂部材です。ケーブルや外装のように、絶縁と保持を担わない部材は扱いません。

高電圧の境界は、UN R100（自動車の電気安全に関する国際規則）で、直流60V超、交流30V超とされています。一般的な12V系や、公称48Vで最大作動電圧がこの境界以下となる系は、この分類上の高電圧には該当しません。現場では高電圧側の部品をまとめて「高圧（こうあつ）」と呼ぶため、この記事でもその呼び方に合わせます。

トラッキングとは、絶縁物の表面に汚れや水分が付いた状態で電圧がかかり、微小な放電が繰り返されて表面が少しずつ炭化し、導電性の通り道ができる現象です。耐トラッキング性は、この通り道のできにくさを指します。CTI（比較トラッキング指数）は、材料どうしを比較するための指標です。指標の値と、部品として必要な耐トラッキング性は同じではないため、両者を分けて扱います。沿面距離は、絶縁物の表面をたどって測った導体間の距離です。

EV用のプラグ、レセプタクル、車両インレット、車両コネクタなどを対象とする安全規格として、UL Standards & EngagementがUL 2251「Plugs, Receptacles, and Couplers for Electric Vehicles」を制定しています。適用の要否は、対象市場、認証スキーム、製品仕様から確認します。

材料の「なぜ」：電圧と電流は別々の要求につながる

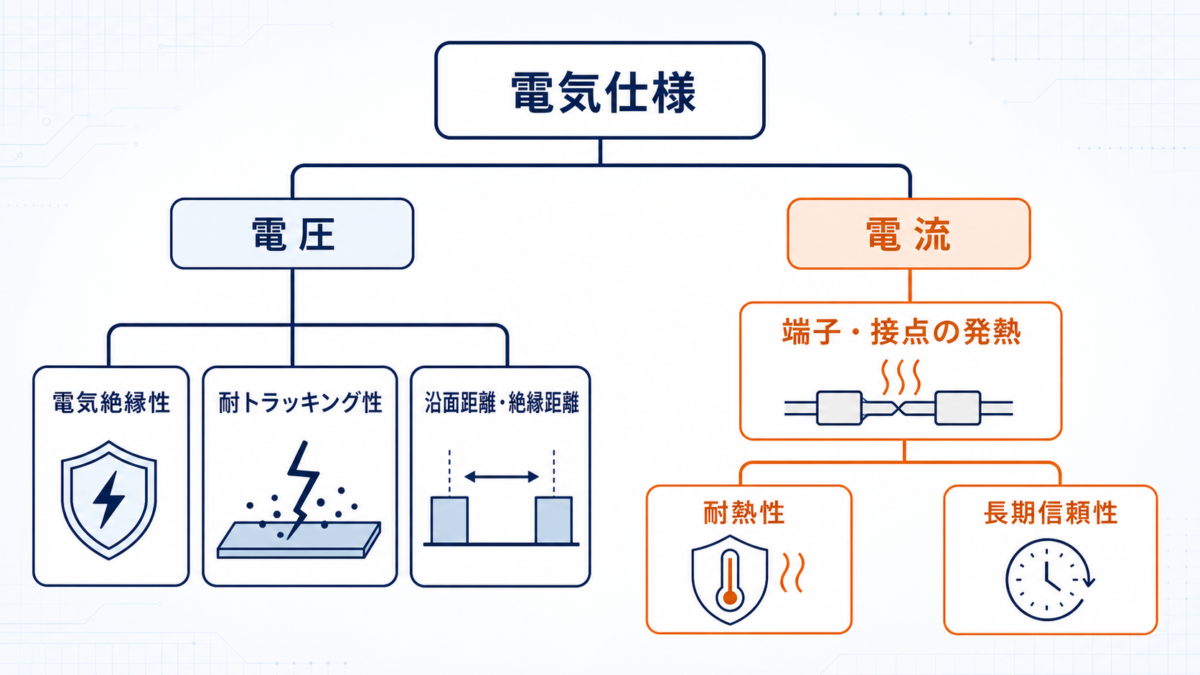

高圧コネクタの要求は、電気仕様から生まれます。電圧が高くなると、絶縁を確保する条件が厳しくなります。導体間により大きな電位差がかかるため、絶縁物の内部を貫通する破壊だけでなく、表面をたどる経路への配慮が必要になります。表面に水分や塵埃が付いた状態では、この表面経路が問題になりやすくなります。電圧が高い条件では、電気絶縁性、耐トラッキング性、そして沿面距離や絶縁距離の設計を確認します。

電流が大きくなると、導体の発熱が増えます。導体に電流を流すと抵抗によって熱が発生し、電流が大きいほどこの発熱量は大きくなります。端子や接点で発生した熱は、それを保持する樹脂部品へ伝わります。周囲の温度が上がれば、樹脂には高温での強度保持、長期の熱劣化への耐性、温度変化に対する寸法安定性が求められます。電流が大きい条件では、耐熱性と長期信頼性が要求に加わります。

同じ電力を扱う場合でも、電圧を高めに取るか電流を大きめに取るかで、絶縁側と耐熱側のどちらが先に厳しくなるかが変わります。急速充電のように短時間で大きな電力を扱う条件では、両方が同時に厳しくなることもあります。担当部位の電気仕様は、電圧と電流を分けて押さえると、材料に求められる要求を切り分けられます。

そのうえで、部位ごとの環境条件が加わります。屋外か車両内か、人が触れるか組み込まれたままか、熱源に近いか離れているか。これらが重なった結果として、同じ高圧コネクタでも要求の組み合わせが分かれます。

判断フレーム：材料で満たす要求と設計で補う要求を分ける

材料を探し始める前に、次の順で条件を並べると候補を絞りやすくなります。

起点は、担当する部位です。充電インレット、充電ガン、機器間コネクタのどれかによって、環境と機械的条件がまとまって変わります。

次に、その部位の使用環境と機械的条件を書き出します。使用温度、被水や汚損の有無、接触する液体、振動、抜き差しや落下といった機械的な入力です。

そのうえで、要求に優先順位をつけます。1つの部品に複数の要求が重なるとき、優先順位がないまま材料メーカーへ相談すると、候補が絞られないまま回答が返ってくることがあります。どの要求が製品として外せないのかを先に決めておくと、相談の精度が上がります。

最後に、優先する要求を材料で満たすか、設計で補うかを分けます。耐トラッキング性は、この切り分けが効く代表例です。沿面距離や絶縁距離を形状で十分に確保できるのであれば、材料側への依存度は下がります。逆に、薄肉で端子間の距離を取りにくい形状では、材料側の耐トラッキング性が選定の主軸に近づきます。この見極めは、耐トラッキング性を扱った記事で確認できます。

要求を満たすための材料側の手当てには、副作用が伴う場合があります。高圧コネクタで関係するのは、次の3つです。

• 難燃性の付与。高電圧部品では、難燃性が要求されるケースが増えています。難燃剤を加えると溶融粘度が上がり、流動性が下がる場合があります。薄肉部や流動長の長い形状では、充填の安定性を確認します。難燃剤の系統ごとの影響は、難燃剤による性能への影響を扱った記事で整理されています
• ガラス繊維による強化。パッキンで防水する構造を持つ部位では、反力を受けても変形しない剛性が必要なため、強化が要求されるケースがあります。剛性は上がりやすくなりますが、繊維配向によって流動方向と直交方向で成形収縮率に差が生じ、反り変形の要因になります。溶融粘度も上がるため、薄肉部の充填を併せて確認します
• 耐ヒートショック性の向上。金属インサート成形部では、金属と樹脂の熱膨張挙動の違いと拘束によって温度変化時に応力が生じるため、耐ヒートショック性が要求される場合があります。耐ヒートショック性を高めるためにエラストマー添加や高フィラー化を用いる場合は、流動性や成形管理への影響も確認します

これらの手法ごとの副作用と、量産前に確認すべき項目は、性能向上と失うものを横断的に整理した記事にまとめられています。

材料メーカーへ相談するときは、部位と使用環境、電気仕様（電圧・電流・通電パターン）、機械的な条件、形状の制約（最小肉厚・端子間距離・確保できる沿面距離）、適用する規格、難燃と着色の指定、評価条件を具体的に伝えると、候補材料を絞り込みやすくなります。設計レビューでは、材料で満たす要求と設計で補う要求が分かれているか、副作用を伴う手当てが残っていないかを論点として立てます。

用途別・条件別の整理：3つの部位

充電インレット（車両側）

充電インレットにはリッドをはじめ複数の樹脂部品が使われますが、ここで取り上げるのは、コネクタ内部で端子を保持し、絶縁を担う樹脂部材です。車両に固定され、車両の寿命にわたって使われる部品でありながら、屋外に露出する位置にあります。

要求が重なる理由は、屋外環境と使われ方の両方にあります。リッドを開けて充電する構造では、雨、洗車、塵埃、紫外線、温度変化にさらされます。被水と汚損が重なる条件は、表面のトラッキングが問題になる条件であり、電気絶縁性と耐トラッキング性が要求に加わります。屋外の湿った環境に長期間置かれることから、耐吸水性と耐加水分解性も確認対象になります。加水分解は、水分との反応でポリマー主鎖の結合が切れ、分子量が低下して強度などが下がる劣化です。発生しやすさは樹脂種、処方、温度、湿度・水分、時間によって変わります。吸水による寸法変化は、端子の保持精度や、充電ガンとの勘合精度に影響します。急速充電に対応する場合は、端子まわりの温度上昇に対する耐熱性が加わります。抜き差しは充電ガンほど乱暴には行われませんが、部品は車両寿命にわたる繰り返しの勘合に耐える必要があります。

設計側では、沿面距離と絶縁距離を形状でどこまで確保できるかを確認します。ここが確保できるかどうかで、材料に求める耐トラッキング性の水準が変わります。成形側では、端子保持部の薄肉部の充填と、ウエルド位置の管理を確認します。ウエルド部は複数方向から流れてきた樹脂が合流した部分で、強度が周囲より低くなりやすいため、絶縁が必要な位置や応力がかかる位置との重なりを見ます。評価側では、被水や汚損の程度を踏まえた条件設定と、屋外環境での長期の特性変化を見ることになります。

材料方向としては、PBT（ポリブチレンテレフタレート）、PA66（ポリアミド66）、PPA（高耐熱のポリアミド系樹脂）などが候補に挙がる場合があります。耐熱性、耐トラッキング性、寸法安定性、耐吸水性、耐加水分解性、そして必要に応じた難燃性という要求の重なりで候補が絞られます。同じ材料カテゴリーでも、強化材の種類と量や処方によって耐吸水性や耐トラッキング性の水準には幅があるため、カテゴリーの傾向だけで判断せず、データシートの確認と材料メーカーへの確認で個別に押さえます。

充電ガン（充電設備側）

充電ガンには筐体をはじめ複数の樹脂部品が使われますが、ここで取り上げるのは、コネクタ内部で端子を保持し、絶縁を担う樹脂部材です。人が直接手で扱う部品であり、この点が他の高圧部品と大きく違います。

要求が厳しくなる理由は、機械的な入力の大きさにあります。抜き差しが繰り返されるうえ、使用後にホルダーへ戻すときや使用中に、落下や地面への打ち付けが起こり得ます。公共の充電設備では不特定多数の人が扱うため、丁寧な取り扱いを前提にできません。ケーブルの重量も、コネクタ本体に持続的な荷重として加わります。衝撃に対する強さと、繰り返しの勘合に対する耐久性が、優先度の高い要求になります。

同時に、屋外に設置される設備側の部品として、耐候性、被水、汚損への対応が必要です。充電インレットと同じく、被水・汚損下での電気絶縁性と耐トラッキング性が求められます。急速充電に対応する充電ガンでは、大きな電流を扱うため端子まわりの温度上昇が大きくなり、耐熱性の要求が上がります。

充電ガンでは、適用する規格と製品条件に応じて、繰り返しの抜き差し、落下・衝撃、屋外環境、電気絶縁性、高出力充電時の温度が確認項目になります。適用する規格とその要求範囲は、設計の早い段階で確認します。

成形の面では、形状の複雑さを確認します。端子数が多く、防水構造や勘合形状を持つため、薄肉部、深いリブ、細い端子保持部といった充填しにくい部分ができやすくなります。形状が複雑になるほど、薄肉部の充填、ウエルド位置、そりを併せて管理する必要があります。

材料方向としては、この部位でもPBT、PA66、PPAなどが候補に挙がる場合があります。落下や繰り返しの抜き差しに対する要求と、被水・汚損下での電気絶縁性や耐トラッキング性の要求を並べたうえで、候補が絞られます。

機器間の高電圧コネクタ

機器間の高電圧コネクタにも複数の樹脂部品が使われますが、ここで取り上げるのは、バッテリーパック、PCU、駆動モーターといった機器どうしをつなぐコネクタの内部で端子を保持し、絶縁を担う樹脂部材です。組み付けられた後は人が日常的に操作しないため、充電側とは要求の重心が変わります。

まず確認するのは、設置される場所の温度です。PCUや駆動モーターの近くでは、機器からの放熱によって周囲温度が上がり、そこへ通電による端子の発熱が加わります。高温での強度保持と、長期の熱劣化への耐性が、優先度の高い要求になります。温度が上下する環境では、樹脂と金属端子の線膨張率の差から界面に応力が生じるため、寸法安定性も併せて確認します。

環境条件としては、車両下部やエンジンルームに配置される場合、被水、塩害、油分やその他の液体との接触が想定されます。どの液体に、どの温度で、どれくらいの時間触れるのかによって、確認すべき項目が変わります。液体との接触が要求に入る場合の考え方は、耐薬品性の選び方をまとめた記事が入口になります。

搭載時のスペースの制約も、この部位では要求につながります。車両内で高密度に配置されるため、コネクタ自体を小型化する要求があり、その結果として肉厚が薄くなり、端子間の距離も詰まります。沿面距離を確保しにくい形状では、材料側の耐トラッキング性への依存度が上がります。ここが、スペースに余裕のある部位との分かれ目です。薄肉化は、薄肉部まで充填する流動性の要求も引き上げます。

高電圧側の部品であることを示すため、オレンジ色の着色を指定されることがあります。この場合は、その顔料を含んだ状態で難燃認定が取得されているか、顔料が耐トラッキング性や機械特性にどう影響するかを、材料メーカーへの確認事項に加えます。着色は仕様上の指定であっても、材料側では特性の確認を伴います。

材料方向としては、この部位でもPBT、PA66、PPAなどが候補に挙がる場合があります。耐熱要求が高い条件では、PPAが候補になりやすい傾向があります。ただし耐熱性の水準だけで方向が決まるわけではなく、耐トラッキング性、寸法安定性、耐吸水性、流動性、そして必要に応じた難燃性を並べたうえで、どこを材料で満たし、どこを設計で補うかによって候補は変わります。

評価の面では、実際の使用条件に近い温度と時間での長期評価が必要になります。データシートの代表値と、長期間高温にさらされた後の特性は別のものとして扱います。振動が加わる部位では、その条件での保持性能も併せて見ます。

なお、駆動モーター側の端子台やインシュレーターは、要求の組み合わせが異なるため、駆動モーターの絶縁部品を扱う記事で分けて整理します。

よくある質問（FAQ）

まとめ

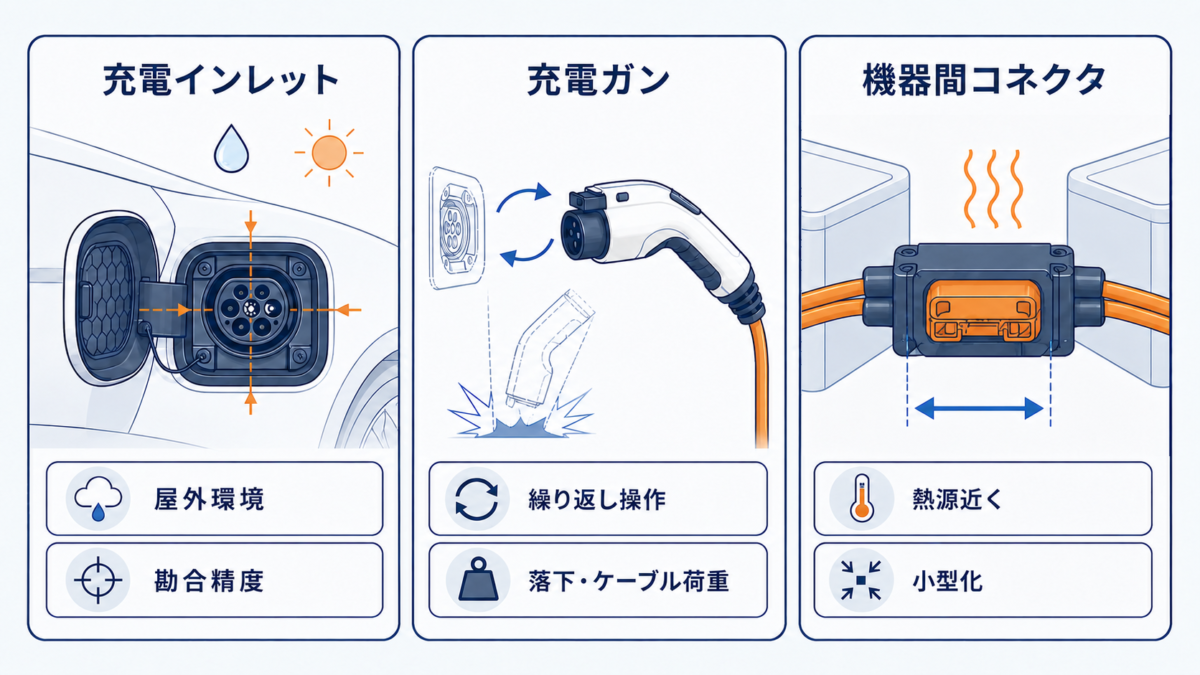

高圧コネクタの樹脂選定では、担当する部位でどの要求が優先されるかを見極めることが出発点になります。電圧が高くなれば電気絶縁性と耐トラッキング性への要求が、電流が大きくなれば耐熱性への要求が厳しくなります。この見方で整理すると、要求の出どころが分かります。

充電インレットでは屋外環境と車両寿命にわたる勘合精度が、充電ガンでは人が扱うことによる機械的な入力と屋外設置環境が、機器間コネクタでは熱源近くの温度条件と小型化による沿面距離の制約が、それぞれ要求の中心になります。いずれの部位でも、難燃性の付与、ガラス繊維による強化、耐ヒートショック性の向上といった材料側の手当てには副作用が伴うため、優先順位をつけずに材料を探すと候補が絞れません。

実務では、まず部位の使用環境、電気仕様、機械的条件を書き出し、要求に優先順位をつけてください。次に、耐トラッキング性のように設計で依存度を下げられる要求を切り分けます。そのうえで材料メーカーへ、部位・温度・環境・電気仕様・形状制約・規格・着色指定・評価条件を具体的に伝えると、候補材料を絞り込みやすくなります。設計レビューでは、材料で満たす要求と設計で補う要求が分かれているかを確認します。

ここで示したのは、材料カテゴリーの相対的な傾向と、検討の入口です。最終的な判断は、適用する規格の確認、設計レビュー、材料メーカーへの確認を通じて行うことを前提にしてください。
