射出成形品の品質はどこで決まるのか｜金型製作前・成形立ち上げ・量産管理の考え方

結論：品質問題は「今どの段階か」で切り分ける

射出成形品の品質は、成形機に入力した条件だけで決まるものではありません。製品設計、材料選定、金型設計、そして充填から保圧、冷却に至る成形プロセスが組み合わさって決まります。そのため、不良が出たときに成形条件だけを動かしても、本来は製品設計や金型設計へ戻って見直すべき問題であれば、安定した解決につながらないことがあります。

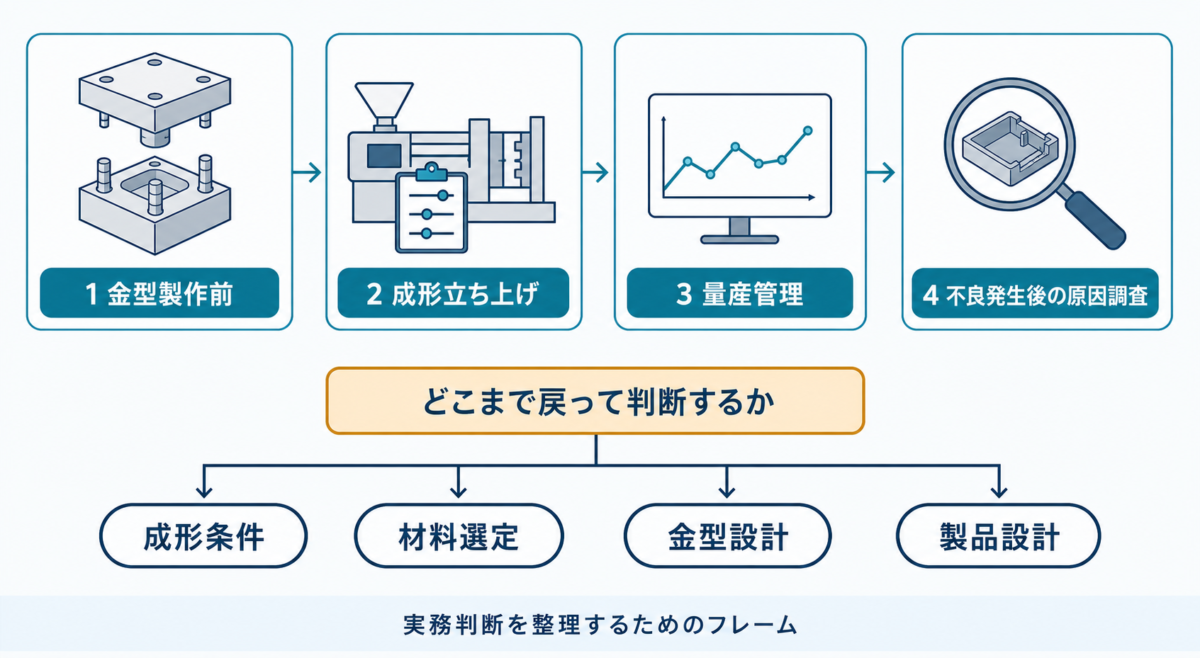

判断の起点になるのは、どの条件を変えるかより先に、案件が品質作り込みのどの段階にあるかを確かめることです。本記事では、実務判断を整理するため、品質作り込みと不良対応を次の4段階に分けて考えます。公的規格や唯一の標準工程を示す分類ではありません。

1. 金型製作前
2. 成形立ち上げ
3. 量産管理
4. 不良発生後の原因調査

この区分を持っておくと、目の前の不良が、成形条件で対応してよい問題なのか、材料選定、製品設計、金型設計へ戻るべき問題なのかを切り分けやすくなります。

この考え方を個別のテーマで掘り下げる記事として、サイクル短縮が品質と原価を悪化させるとき｜削れる時間と削れない時間、材料のばらつきで不良になる工程は、安定工程か｜規格内の変動を吸収できる条件幅、良品が取れた条件は、正しい成形条件とは限らない｜条件の妥当性を確かめるで詳しく解説しています。

材料ロットの変更を疑った事例

以前、材料ロットを変えた後に寸法が規格を外れたため、材料を調べてほしいという依頼を受けたことがあります。うかがうと、成形条件、装置、金型は変えておらず、変更したのは材料ロットだけだという説明でした。この時点で、まず材料側の要因を想定しました。説明された変化点から仮説を立てるという意味では、自然な順序です。

しかし、現品を確認するとヒケが生じていました。そして条件を確認すると、保圧時間がゲートシール時間に対して明らかに不足していました。

ゲートシールより前に保圧を終了すると、収縮を補うための樹脂供給が不足し、適正に保圧した場合より成形品重量が小さくなることがあります。その結果、ヒケやボイド、寸法の縮小、寸法ばらつきなどにつながる場合があります。

ただし、ヒケの発生には、製品の肉厚やリブ・ボスなどの形状、ゲートの位置・寸法、樹脂温度や金型温度、冷却条件、材料の収縮特性など、さまざまな要因が関係します。そのため、ヒケが発生したからといって、保圧不足だけが原因とは限りません。

この事例では、もともとの工程が、材料の通常の変動を十分に吸収できる状態にはなっていませんでした。保圧条件を是正すると、ロット間の寸法ばらつきは小さくなりました。一方で、今度は寸法が規格を外れ、対策に非常に多くの工数を費やしました。

この一例が示すのは、材料ロットは原因ではない、ということではありません。条件を正せばすべて解決する、ということでもありません。量産中に見えた不良でも、その前提は金型製作前や成形立ち上げで作られています。問題が表面化した段階と、戻って見直すべき段階は、同じとは限らないのです。

用語の補足：保圧とゲートシール

• 保圧とは、射出充填の末期に速度制御から圧力制御へ切り替え、キャビティ内の樹脂を圧縮するとともに、冷却・固化に伴う体積収縮を補うために樹脂を追加供給する工程です。
• V/P切替とは、この速度制御から圧力制御への切り替えを指します。
• ゲートシールとは、樹脂の入口であるゲート部が固化し、キャビティへ樹脂や圧力を伝えられなくなった状態を指します。ゲートシールが成立するまでに要する時間が、ゲートシール時間です。
• ヒケとは、成形品の表面が局所的にへこむ外観不良です。
• ボイドとは、成形品の内部に生じる空隙です。

基礎整理：品質を作り込む4段階

金型製作前

金型製作前は、決められる範囲がもっとも広い段階です。ここで扱う対象は、担当領域によって次のように分かれます。

製品設計で決めるのは、製品自体の形状です。肉厚、偏肉、リブやボスの配置と寸法、抜き勾配、流動長などが含まれます。

金型設計で決めるのは、樹脂を流し込み、冷やし、取り出すための金型側の仕様です。ゲートの位置と数、ランナー、ベント、冷却回路、金型構造などが含まれます。

材料選定は、この両方に影響します。材料が変われば、必要な成形条件も、金型に求める仕様も変わる場合があります。

この3つは開発ステージが異なります。製品設計は金型設計より前に固める必要があり、金型製作に入った後は、金型設計側の変更に金型修正が伴います。製品形状の変更となると、金型の作り直しに及ぶこともあり、費用と日程への影響はさらに大きくなります。

この段階で使えるのが、射出成形流動解析です。主な用途は、金型製作前に設計変更へ反映することです。得られた結果は、反り変形や肉厚に起因する懸念であれば製品設計へ、ゲート位置や冷却回路、ベントに関わる懸念であれば金型設計へ反映します。金型製作後の原因調査に使う価値を否定するものではありませんが、金型完成後に問題が分かった場合、製品形状や金型を物理的に変更する自由度は下がっています。

一方で、解析だけで不良を防止できるわけではなく、量産品質を保証できるわけでもありません。入力データやモデルと実機の間には差が残ります。変更自由度が高いうちに主要な懸念を見つけ、実機で検証する項目を分けて残すことが、この段階での判断になります。

成形立ち上げ

成形立ち上げでは、材料メーカーの推奨条件を出発点にして、設定値だけでなく実際の加工状態を確認します。推奨条件は対象製品に対する最終解ではありません。材料、製品形状、金型、成形機、要求品質の組み合わせごとに調整が必要です。同時に、その材料の加工状態を検証するための出発点としては重要です。特別な理由がなければ、まず推奨範囲の中心付近から始めることを推奨します。高温側にも低温側にも調整の余地を残せるためです。中心付近であれば必ず良品になるという意味ではありません。

確認する対象には、実樹脂温度、充填パターン、保圧とゲートシール時間が含まれます。この実樹脂温度とは、射出成形機から実際に射出される樹脂温度を指します。

完成した成形品だけを見ても、充填の途中で何が起きているかは分かりません。そこで、射出量を段階的に変えて充填途中の成形品を複数取得し、樹脂の流れ方を確認します。このショートショットによる確認では、樹脂の流動経路、流動末端の位置、樹脂が合流してできるウエルドの位置、金型内の空気が最後に押し込まれると推定される位置、キャビティ間の充填差、急激に流動が変わる箇所、保圧前の充填状態を確認します。射出量の刻み方は、対象製品と金型に合わせて決めます。

そして、条件を確認するだけで立ち上げを終えないことが重要です。確認した条件で連続成形を行い、そのときの製品の出来栄えを見ます。寸法、重量、外観、変形などを、連続して成形した製品で確認します。単発で良品が得られることと、連続成形で要求品質を維持できることは別です。

ここで確認したいのが、プロセスウィンドウです。条件や材料が一定範囲で変動しても要求品質を維持できるかを、この幅で見ます。

量産管理

量産では、立ち上げで確認した条件と加工状態を基準にして、材料、金型、設備、作業、環境の変動を管理します。材料特性の変動、金型の摩耗、周囲環境の変化などは、成形状態と製品品質へ影響します。

記録する対象は、成形機に入力した設定値だけではありません。設定値に対して実際に得られた値、すなわち成形機の出力値も重要な管理指標です。射出圧力、計量時間、V/P切替位置など、その成形機で実績値として取得できる項目が含まれます。項目の定義は機種や表示仕様によって異なります。設定値が同じでも出力値が変わっていれば、成形機、金型、材料、付帯設備、作業、環境、計測条件など、工程状態の変化を調べる手がかりになります。

もう一つの前提は、設定値が変わっていないことだけを安定の根拠にしない、という考え方です。比較の基準となる条件が妥当で、要求品質を満たすプロセスウィンドウが確保されているかを、先に確認しておきます。基準そのものが適切でなければ、同じ設定を守り続けても、通常の変動を吸収できないことがあります。

不良発生後の原因調査

量産中に不良が出たら、最後に良品だった時点から何が変わったかを確認します。材料ロット、乾燥状態、再生材比率、金型保全、ベントの状態、設備、作業、環境などを時系列で並べると、調査の対象を絞りやすくなります。

このとき、設定値の履歴だけを比べても不十分です。射出圧力、計量時間、V/P切替位置といった成形機の出力値を、良品だった時点と比較します。設定値に変更がなくても出力値が変わっている場合は、工程状態のどこかが変化している可能性があります。

ただし、変化点は原因そのものとは限りません。もともと狭かったプロセスウィンドウを、ある変化がきっかけとして表面化させた可能性もあります。変化点管理は、比較の基準となる条件と工程状態が妥当であることを前提とした進め方です。変化点の確認は調査の入口であり、現物、材料の確認結果、実際の成形状態を照合して原因仮説を検証する工程が、別に必要になります。

用語の補足：解析・充填確認・工程管理

• 射出成形流動解析とは、金型内で樹脂がどのように充填され、保圧され、冷却し、変形するかを計算し、設計判断を支援する解析です。以降は、文脈が明確な場合に流動解析と略します。
• ショートショットとは、充填途中で成形を止めて得られる成形品です。ここでは、不良としてのショートショットではなく、充填挙動を確認するために意図して作る評価用の成形品を指します。
• プロセスウィンドウとは、良品が得られる成形条件の幅であり、条件を中心から多少動かしても良品が維持される範囲を指します。
• 変化点とは、最後に良品だった時点から変わった事項です。変化点管理とは、変化点を手がかりに原因候補を絞っていく進め方を指します。

材料の「なぜ」：材料変動と工程の余裕を分けて考える

材料ロットを変えた直後に不良が出れば、材料を疑うのは合理的です。材料の流動性や含水状態を含む材料特性には、規格内であっても通常の変動があり、成形状態へ影響します。材料側の検査結果を確認することは欠かせません。

一方で、材料の変化を見つけたことと、材料を根本原因と特定したことは、同じではありません。材料や環境の通常の変動で良品域から外れるのであれば、プロセスウィンドウが狭く、工程側で変動を吸収する余地が小さい可能性も検討します。材料側と工程側のどちらか一方を先に無罪または有罪と決めるのではなく、両方のデータを並べて見ます。材料が規格内に収まっているかどうかも、現場の推測ではなく検査結果で確認する事項です。

推奨条件は加工状態を確かめる出発点

材料メーカーの推奨条件は、対象材料を扱うための重要な情報です。ただし、推奨値は個別製品の保証条件ではありません。推奨範囲の中心付近から始め、製品形状、金型、成形機、シリンダー内での滞留、要求品質に合わせて、実際の加工状態を確認していきます。

ここで注意が必要なのは、シリンダー設定温度だけでは、実樹脂温度や熱履歴を判断できない点です。スクリュー回転数、背圧、計量・滞留時間、シリンダー容量に対するショット量などの可塑化条件も確認する必要があります。計量時間は単独の原因として扱わず、ほかの可塑化条件と合わせて見ます。射出速度は、ノズルから出る前の溶融温度要因として一括せず、ゲート・ランナー・キャビティ内でのせん断発熱や流動中の温度履歴に関わる要因として分けて確認します。設定値が推奨範囲に入っていることと、材料が想定どおりの熱履歴を受けていることは、別の話です。実樹脂温度を含め、設定条件と実際の加工状態をどう確認するかは、良品が取れた条件は、正しい成形条件とは限らない｜条件の妥当性を確かめるで詳しく整理しています。

材料特性と加工要件を同時に見る

材料の処方、ガラス繊維などによる強化、難燃化などによって、推奨成形温度、乾燥条件、許容滞留時間、金型・ベントなどの加工要件は、グレードごとに異なる場合があります。高機能化のための処方変更によって、許容温度、滞留時間、乾燥、せん断などへの注意が増え、加工条件の許容範囲が狭くなるグレードはあります。ただし、これは高機能材料全体の傾向とは断定できません。加工条件の許容範囲は個別グレードで確認します。

高性能材料ほど成形しにくい、難燃材料は成形性が悪い、と材料カテゴリー単位で断定することもできません。程度は処方やグレードによって異なります。材料特性と成形性が必ずトレードオフになるわけでもありません。材料特性を高めると加工要件や成形性側へ影響が出る場合があるという関係は、材料側の性能向上に伴う背反として整理することもできます。この背反については、材料の性能向上と失うものを整理した記事で詳しく解説しています。

成形温度の上限、許容できる滞留時間、停止時の扱いは、いずれもグレードによって変わるため、材料メーカーへ確認する項目です。正しい成形条件を確立するときに何を確認するかは、良品が取れた条件は、正しい成形条件とは限らない｜条件の妥当性を確かめるで詳しく整理しています。

材料選定は、成形立ち上げより上流の品質作り込みに含まれます。必要な性能だけでなく、その材料の加工要件を、製品設計、金型設計、成形条件と組み合わせて確認します。材料を変更した後に成形が安定しないときも、材料の優劣で判断するのではなく、個別グレードの加工要件と、現在のプロセスウィンドウが合っているかを見ます。

判断フレーム：現象、実状態、余裕、変化の順に見る

不良対応で条件を動かす前に、次の4つの問いを順番に置くと、戻るべき段階を判断しやすくなります。

何が起きているか

寸法、重量、外観など、確認できた現象を整理します。ヒケが見えたから保圧不足、ロットを変えたから材料原因、というように、現象や変化点をそのまま原因名へ直結させないようにします。

実際の加工状態はどうなっているか

成形機の設定値だけでなく、射出圧力や計量時間、V/P切替位置といった出力値を確認します。あわせて、実樹脂温度、充填パターン、保圧とゲートシール時間の関係を見ます。設定が推奨範囲内であっても、実際の加工状態が想定どおりとは限りません。

良品が取れる余裕はあるか

一点の条件で良品が取れたことと、プロセスウィンドウが確保されていることを分けます。条件や材料の変動を少し受けただけで不良へ移るのであれば、量産条件としての余裕を見直します。

最後の良品から何が変わったか

変化点を時系列で確認し、材料、成形機、金型、作業、環境の候補を絞ります。そのうえで、変化した側だけでなく、変化していない基準条件が妥当だったかも確認します。

暫定対策と恒久対策を分ける

暫定対策とは、流出や生産への影響を抑え、まず不良を止めるための対応です。恒久対策とは、不良が再発する条件を説明できるところまで原因を押さえ、原因側へ手を打つ対応です。

条件を動かして不良が止まっても、原因が特定できたとは限りません。逆に、適切な加工状態へ戻した結果、それまで表面化していなかった問題が現れることもあります。その場合は、元の条件へ機械的に戻すのではなく、成形条件で維持する問題か、製品設計、金型設計、寸法規格などへ戻る問題かを、関係者で判断します。

用途別・条件別の整理：段階ごとに何を見るか

これから金型を作る案件

製品設計側では、肉厚、偏肉、リブやボスの配置、抜き勾配、流動長を確認します。金型設計側では、ゲートの位置と数、ランナー、ベント、冷却回路を確認します。この2つは戻る先が異なるため、課題を分けて記録しておきます。

流動解析で充填、保圧、冷却、ウエルド位置、反り変形の傾向を確認し、製品設計へ反映する課題、金型設計へ反映する課題、金型トライで実機検証する課題の3つに分けます。

判断すべきなのは、解析を実施したかどうかではありません。金型完成後に変更しにくい事項を先に洗い出し、解析で確認できる範囲と、実機で確認する範囲を明確にすることです。

金型トライから成形立ち上げまでの案件

材料メーカー推奨条件を出発点にし、設定値、成形機の出力値、実際の加工状態を分けて確認します。実樹脂温度、ショートショットによる充填パターンの確認、保圧とゲートシール時間の関係を見たうえで、連続成形での製品の寸法、重量、外観、変形を確認します。一点の良品条件ではなく、プロセスウィンドウを見ます。

この段階で無理をした条件で寸法を合わせ込むと、その条件が後の基準として固定される場合があります。条件を動かしても製品設計や金型設計に懸念が残るのであれば、量産へ渡す前に上流へ戻す判断が必要です。

量産中で、まだ不良が出ていない案件

立ち上げ時に確認した条件、出力値、製品の出来栄え、プロセスウィンドウを基準にします。材料ロットや乾燥状態、金型保全、ベント、成形機、作業、環境など、後で比較に使う変化点を記録しておきます。

同じ設定で動いていることに加えて、出力値が変わっていないか、材料や金型の変動を受けても要求品質を維持できているかを見ます。良品実績は重要な情報ですが、それだけで現在の条件が妥当だと証明されるわけではありません。

すでに不良が発生している案件

最後に良品だった時点を定め、そこからの変化を並べます。材料ロットが変わっていれば材料側の検査結果を確認し、同時に、設定値と出力値の差、実樹脂温度、充填パターン、保圧、ゲートシール時間、プロセスウィンドウも見直します。

不良を止めるための条件変更が必要になることはあります。ただし、その変更で現象が消えたことを、原因特定の完了とは扱いません。成形条件で維持する問題か、材料選定、金型設計、製品設計へ戻る問題かを切り分けます。

よくある質問（FAQ）

まとめ

射出成形品の品質問題を、成形条件だけの問題として扱わないことが出発点になります。

• 金型製作前は、製品設計で肉厚や形状を、金型設計でゲート、ランナー、ベント、冷却回路を作り込みます。戻る先が異なるため、課題を分けて扱います。
• 成形立ち上げでは、推奨条件を出発点に、実樹脂温度、充填パターン、保圧、ゲートシール時間を確認し、連続成形での製品の出来栄えとプロセスウィンドウを確かめます。
• 量産管理では、設定値だけでなく出力値も記録し、材料、金型、成形機、作業、環境の変化を追えるようにします。
• 不良発生後は、変化点を原因と即断せず、設定値と出力値の差、現物、実際の成形状態で仮説を検証します。
• 不良が止まったことと原因が特定できたことを分け、暫定対策と恒久対策を使い分けます。

今いる段階が分かれば、成形条件で対応する範囲と、材料選定、金型設計、製品設計へ戻る範囲を切り分けやすくなります。不良が出てから条件を動かす前に、まず案件がどの段階にあるかを確かめてください。そのうえで、製品設計と金型設計のレビュー、材料メーカーへの確認を通じて、戻るべき段階を関係者で判断します。
