良品が取れた条件は、正しい成形条件とは限らない｜条件の妥当性を確かめる

結論：良品が得られたことは、その条件が正しいことを意味しません

成形立ち上げで良品が得られると、その条件が正しいものとして扱われ、そのまま量産条件になることがあります。しかし、良品が得られたことと、その条件で量産を継続できることは別です。

良品が得られていても条件の妥当性に問題が残る状態は、大きく2つのパターンに分けられます。

ひとつは、守るべき条件を満たしていないパターンです。ペレットの乾燥、停止後のパージ、十分な保圧、ゲートシール時間の確保といった、本来守るべき条件のいずれかを満たしていないにもかかわらず、結果として寸法や外観が要求を満たしている状態を指します。

もうひとつは、推奨条件から外れているパターンです。材料メーカーの推奨条件の範囲では成形できず、範囲の外側で成立させている状態を指します。

いずれも、現時点では良品が得られているという点で同じに見えます。どちらのパターンでも、寸法や重量の変動から、モールドデポジット、金型への貼り付き、ガス、材料の分解に至るまで、さまざまな形で不具合が現れる可能性があります。複数の原因領域から同種の現象が生じうるため、現象だけでどちらかに決めつけず、条件、材料、金型を確認します。

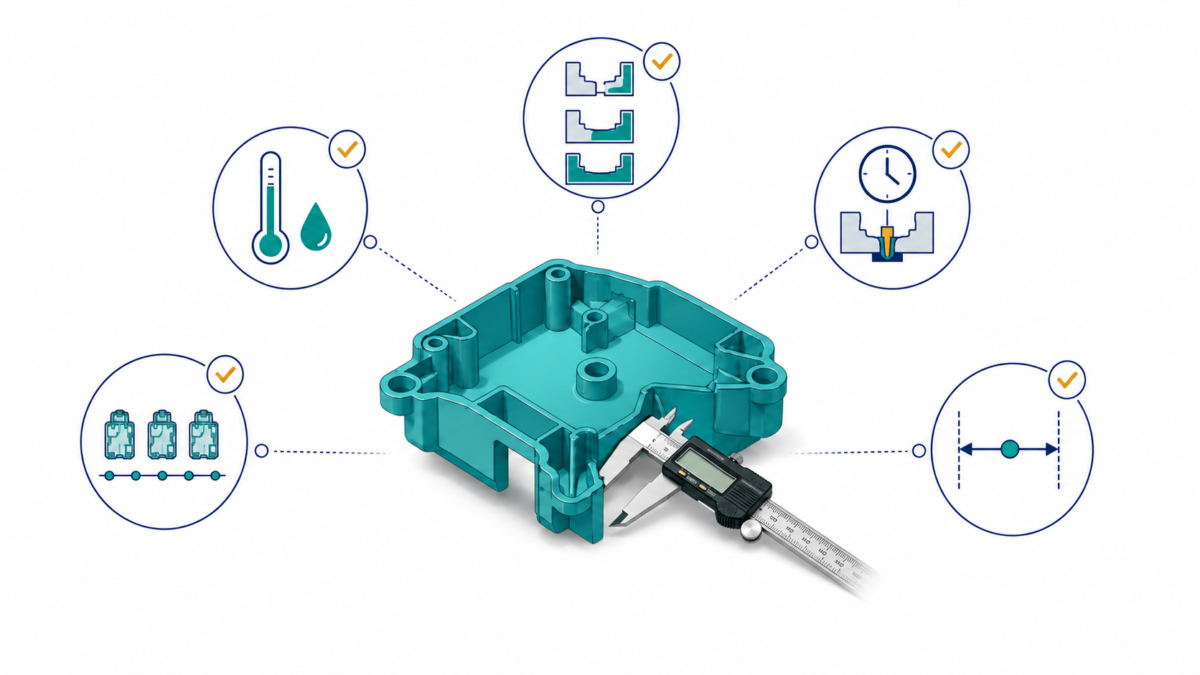

確認する対象は、実際に射出される樹脂の温度（実樹脂温度）、充填状態、ゲートシール時間、連続成形での再現性、そして条件の調整幅という5つです。成形条件を直接設定する立場にない製品設計担当者にも、確認できる範囲があります。

基礎整理：2つのパターンで何が起きているか

守るべき条件を満たしていないパターン

このパターンで問題になるのは、守るべき条件を満たしていないにもかかわらず、結果として要求品質を満たしてしまう点です。

たとえば保圧時間がゲートシール時間に達していない場合、収縮を補うための樹脂供給が不足し、適正に保圧した場合より成形品重量が小さくなることがあります。成形収縮が大きくなるため、寸法が小さめに出る場合があります。ここで、金型寸法との組み合わせによっては、樹脂供給が不足したままでも寸法が規格に収まります。成形品を測定しても異常は検出されません。

シリーズの導入記事で扱った、材料ロットの変更を疑った事例がこれにあたります。条件を是正した結果、今度は寸法が規格を外れ、対策に多くの工数を要しました。

材料ロットや含水状態には、規格内でも通常の変動があります。この状態にはそれを吸収する余地がなく、変動が生じた時点で成形品重量や寸法が変化する場合があります。工程として、変動を吸収する能力を持たない状態です。

材料側にどのような変動があり、それを吸収できる工程かをどのように判定するかは、材料のばらつきで不良になる工程は、安定工程か｜規格内の変動を吸収できる条件幅で詳しく整理しています。

推奨条件から外れているパターン

近年は、形状が複雑で肉厚差が大きく、金属インサートを含むような成形品が増えています。こうした成形品では、推奨条件の範囲内で充填しにくい場合があります。その結果、推奨温度上限を超える条件で成立させようとする場合があります。

立ち上げの段階では、この判断は合理的に見えます。実際に良品が得られ、生産が開始できるためです。

このパターンで注意が必要なのは、影響が短期間では現れないことがある点です。良品が得られている状態が続くため、条件そのものを疑う契機が生まれにくくなります。

用語の補足：収縮と現場で発生する現象

• 成形収縮とは、キャビティ内の溶融樹脂が冷却・固化する過程で生じる収縮です。保圧の作用範囲やゲートシールの影響を受けます。保圧が不足すると、収縮を補うための樹脂供給が足りず、成形収縮が大きくなる場合があります。
• 結晶性樹脂では、成形後の熱履歴によって結晶化が進み、寸法が小さくなる後収縮が生じます。成形収縮とは区別して扱います。
• モールドデポジットとは、樹脂由来の成分が金型表面に付着・堆積した金型汚染です。
• チョコ停とは、短時間の停止で、作業者がその場で復帰させる範囲のものを指します。

材料の「なぜ」：熱劣化は温度だけで決まりません

影響が後から現れる場合がある理由のひとつは、樹脂の熱劣化の性質にあります。

樹脂は溶融状態で高温に長時間さらされると、熱劣化することがあります。劣化の程度は、実樹脂温度、滞留時間、水分、処方・グレードなどによって変わります。シリンダー内での熱履歴に対する安定性は、使用グレードの滞留安定性で確認します。新規グレードで成形する際は、公開資料を確認し、不足する場合は滞留安定性データの有無を材料メーカーへ問い合わせることを推奨します。

確認すべき対象は、温度の設定値だけではありません。その温度に、どれだけの時間曝されるかを含めて確認します。サイクルタイムが延びて滞留時間が長くなった場合や、チョコ停によってシリンダー内で樹脂が滞留した場合に何が起きるかは、設定温度だけでは判断できません。

滞留安定性は、処方によっても異なります。ポリアミド系樹脂やPBTの一部に、難燃処方によって滞留安定性への注意が必要になるグレードがあります。全ての難燃グレードに共通する傾向とはせず、使用グレードごとに確認します。

高機能化のための処方変更によって、許容温度、滞留時間、乾燥、せん断などへの注意が増え、加工条件の許容範囲が狭くなるグレードはあります。ただし、これは高機能材料全体の傾向とは断定できません。加工条件の許容範囲は個別グレードで確認します。

材料側の性能向上に伴うトレードオフについては、エンプラの性能向上と失うもの｜4つのトレードオフを横断整理で詳しく整理しています。

条件を細かく詰めなくても量産が成立する材料・グレードがある一方、より厳密な管理を要するグレードもあります。どちらに当たるかは材料カテゴリーだけでは判断できず、処方やグレードによって異なります。判断に必要なのは、使用するグレードの滞留安定性と成形温度の上限を、個別資料や材料メーカーへの問い合わせで確認しておくことです。

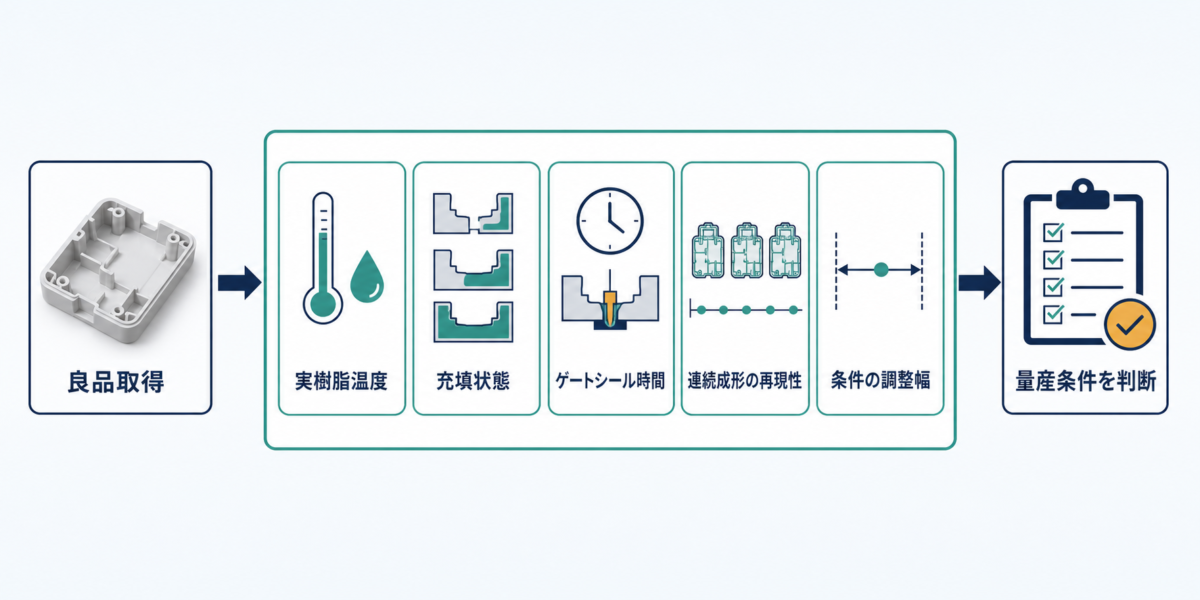

判断フレーム：条件の妥当性を確かめる5つの確認

実樹脂温度を確認する

シリンダーの設定温度は、ヒーターの制御目標です。設定温度だけでは、実樹脂温度や熱履歴を判断できません。スクリュー回転数、背圧、計量・滞留時間、シリンダー容量に対するショット量といった可塑化条件も、あわせて確認します。計量時間は単独の原因として扱わず、ほかの可塑化条件と組み合わせて見ます。

確認方法の一例として、パージした溶融樹脂へプローブ式の接触温度計を挿入し、放熱前に毎回同じ手順で測定する方法があります。これはパージした樹脂の温度を確認する方法であり、金型内の樹脂温度を直接測るものではありません。高温樹脂の取扱いを含む安全・測定手順は、材料メーカー、成形機メーカー、温度計メーカーの指示に従います。

ここで重要なのは、設定値との差そのものより、その差を把握しているかどうかです。差を把握しないまま推奨範囲内で運転しているつもりでいると、実際には範囲の外にある可能性が残ります。

充填状態を確認する

完成した成形品だけでは、充填の途中で何が起きているかは分かりません。射出量を段階的に変えて充填途中の成形品を複数取得し、樹脂の流れ方を確認します。

このショートショットによる確認では、流動経路、流動末端の位置、ウエルドの位置、キャビティ間の充填差、急激に流動が変わる箇所、保圧前の充填状態を観察できます。

条件の妥当性という観点では、キャビティ間の充填差を確認します。充填差が大きい場合は、すべてのキャビティで同時に良品を得るための条件の幅が狭くなることがあります。

金型製作前に射出成形流動解析を実施している場合は、解析結果と実際の充填状態を照合する機会にもなります。

ゲートシール時間を確認する

材料メーカーが示す情報を出発点に、他の条件を一定にして保圧時間を段階的に変え、成形品重量を測定します。重量がほぼ一定になる点を、ゲートシール時間の実務的な目安として確認できます。この目安より前に保圧を終了していれば、キャビティ内への樹脂供給は不足します。

確認結果の使い方が重要です。目安が分かったら、現在の保圧時間がそれに対してどの位置にあるかを確認します。達していなければ、守るべき条件を満たしていないパターンにあたります。達している場合でも、その差がわずかであれば、温度や材料がわずかに変動しただけで達しなくなります。

ゲートシール時間は、ゲート形状、断面積、材料、製品形状、温度条件によって変わります。他製品の値をそのまま転用することはできません。

連続成形での再現性を確認する

一度良品が得られたことと、同じ状態を繰り返せることは別です。連続して成形したときの成形品重量、寸法、外観、変形に加えて、充填時間、計量時間、クッション量、射出圧力といった成形機の出力値を確認します。

設定値が同じでも、これらの出力値が変化している場合は、成形機、金型、材料、付帯設備、作業、環境、計測条件など、工程状態の変化を調べる手がかりになります。

特に成形品重量のばらつきは、製品設計担当者でも現品から確認できる指標です。ただし、金属インサートを含む成形品では、インサート重量の寄与を分離できない場合、総重量だけで樹脂成形工程の再現性を判断しません。

条件に調整幅があるかを確認する

成形条件では、現場で調整できる幅が確保されているかを確認します。完全に同じ設定値で成形し続けることは前提にできません。材料ロットや含水状態には通常の変動があり、それを吸収する調整余地が必要になります。

判断すべきなのは、良品が得られた一つの設定値ではなく、その設定値から動かせる調整幅が確保されているかどうかです。調整幅がほとんど確保されていない場合や、良品が得られる範囲の境界に近い条件でしか成立しない場合、その工程は通常の変動を吸収できません。

材料メーカーの推奨条件は、この幅を評価する基準になります。実際の条件設定では、類似製品の実績や設定者の経験を出発点にする場合もあります。ただし、その判断の前提は、それまで扱ってきた材料の範囲に限られます。樹脂の種類やグレードが変わると、同じ進め方が通用するとは限りません。

用途別・条件別の整理：立場と段階ごとに確認する

製品設計担当者が確認できる範囲

成形条件を設定するのは成形側です。一方で、条件の問題は、寸法規格、製品形状、材料選定という製品設計側の裁量へ影響する場合があります。条件を是正した際に寸法が変化し、金型や規格の見直しが必要になる場合は、その代表例です。

確認できる情報は、おおむね次のように分かれます。

現品から自分で確認できるのは、成形品重量、寸法、外観、変形です。連続して成形した複数個について、これらを確認するだけでも、工程の再現性はある程度把握できます。ただし、金属インサートを含む成形品では、インサート重量の寄与を分離できない限り、総重量だけで樹脂成形工程の再現性を判断しません。

依頼すれば開示されうるのは、成形条件表の設定値と調整幅、充填時間、計量時間、クッション量、V/P切替位置、射出圧力です。圧力挙動の波形は、成形側の管理領域に留まることが多い情報です。

製品設計側に届きにくいのは、サイクルタイム、チョコ停、金型清掃や離型対応、ガス対策、貼り付きへの対応といった、日常的な現場対応です。これらが作業者の対応として吸収され、不良率には表れない場合があります。

不良率だけでは、工程に余裕がない状態を把握できません。確認すべきことは、不良が出ていますか、ではなく、現場で日常的にどのような対応をしていますか、になります。清掃頻度が増えている、離型や貼り付きへの対応が増えている、といった変化は、条件の妥当性を疑う判断材料になります。

成形立ち上げの段階

条件の妥当性を確認できる自由度が最も高い段階です。実樹脂温度、ショートショットによる充填状態、ゲートシール時間を確認し、その記録を残します。記録がなければ、後から条件の妥当性を判断する基準がありません。

この段階で、推奨条件の範囲に対して現在の条件がどの位置にあるかを把握します。範囲の外側でなければ成立しない場合、成形条件ではなく、製品設計、金型設計、材料選定のいずれかが対応しきれていない可能性を先に確認します。成形条件だけで成立させると、その状態が量産条件として固定されます。

量産移行の直前

条件を固定する前に、調整幅が確保されているかを確認します。連続成形での重量、寸法、充填時間、クッション量のばらつきを確認します。

あわせて、寸法が規格に収まっている理由を説明できるかを確認します。守るべき条件を満たしていないパターンは、この段階で確認するほうが、量産開始後に発見する場合より、修正が及ぶ範囲が狭くなります。

すでに量産している段階

成形条件を変更すると寸法が変化する可能性があるため、是正の判断に要する工数と影響範囲が大きい段階です。それでも、日常的な現場対応が増えている、モールドデポジットや貼り付きが目立つ、といった兆候がある場合は、条件の妥当性を確認する価値があります。

是正を検討する場合、成形条件の変更だけで完了する計画にしないことが重要です。寸法が変化する可能性や、金型や規格の見直しが必要になる可能性を、あらかじめ関係者と共有します。

量産中に不良が発生した場合の変化点の確認方法は、量産工程の変化を扱う関連記事で整理します。不良現象から原因領域を切り分ける順序は、原因調査を扱う関連記事の範囲です。

よくある質問（FAQ）

まとめ

良品が得られた条件は、正しい成形条件とは限りません。守るべき条件を満たしていないパターンと、推奨条件から外れているパターンがあり、いずれも現時点では良品が得られている状態です。

どちらのパターンでも、寸法や重量の変動から、モールドデポジット、貼り付き、ガス、材料の分解に至るまで、さまざまな形で不具合が現れる可能性があります。現象からパターンを判別することは難しいため、不具合が出てから確認するのではなく、条件を固定する前に確認しておく対象になります。

判断の起点は、良品が得られた一つの設定値ではなく、その設定値から動かせる調整幅が確保されているかどうかです。設定温度と可塑化条件、ショートショットによる充填状態、ゲートシール時間の目安、連続成形での再現性を確認し、その結果を記録に残しておくと、後から条件の妥当性を判断できます。

成形条件を設定する立場にない場合でも、確認できる範囲があります。連続して成形した複数個の出来栄えを確認すること、条件表の調整幅を確認すること、そして現場で日常的にどのような対応をしているかを確認することです。不良率だけでは、工程に余裕がない状態を把握できません。

材料メーカーへは、推奨成形条件の範囲だけでなく、使用するグレードの滞留安定性、成形温度の上限、停止時やパージの扱いを確認します。これらはグレードによって変わるため、樹脂カテゴリーの一般論では判断できません。新規グレードを使用する場合は、公開資料を確認し、不足する情報やデータの有無を立ち上げ前に材料メーカーへ問い合わせることを推奨します。

設計レビューでは、寸法規格が、守るべき条件を満たした状態を前提に設定されているかを確認します。条件を是正したときに規格を外れる余地が残っていないかは、量産開始前に確認しておく価値があります。
